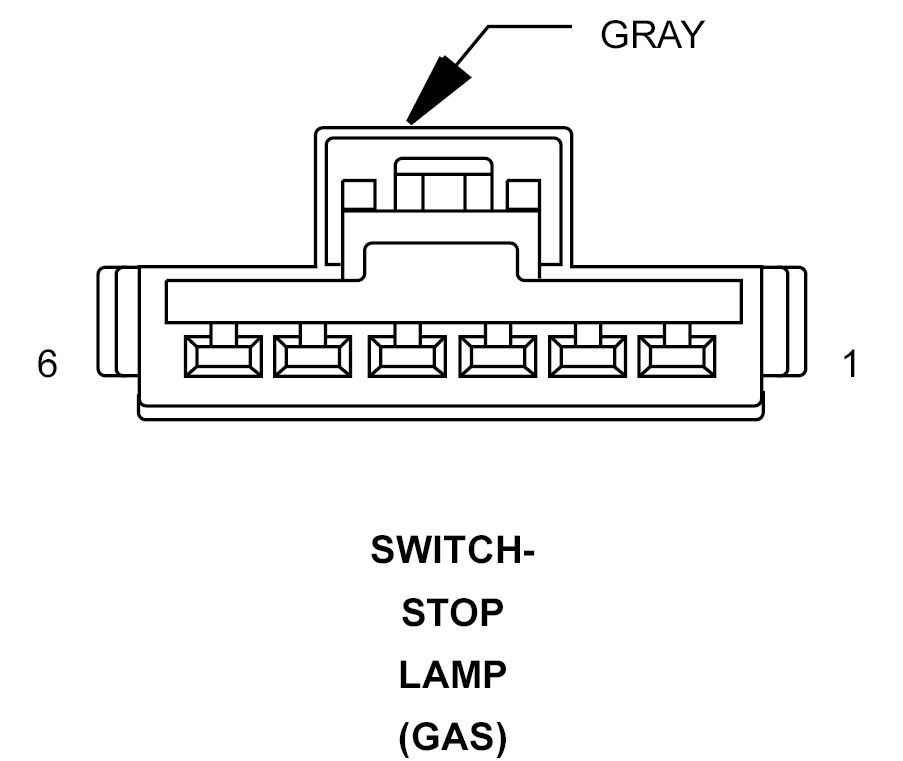

Stop Lamp Switch (Gas) Connector End View
SWITCH-STOP LAMP - GRAY 6-WAY (GAS)
| CAV | CIRCUIT | FUNCTION |
| 1 | A924 18RD | FUSED B(+) |
| 2 | L53 18DG/WT | PRIMARY BRAKE SWITCH SIGNAL (1.6L) |
| 2 | L53 18DG/WT | BRAKE LAMP SWITCH OUTPUT (2.4L) |
| 3 | V32 20VT/YL | S/C SUPPLY (SPEED CONTROL) |
| 4 | V397 20VT/BR | S/C BRAKE SWITCH OUTPUT (SPEED CONTROL) |
| 5 | Z902 20BK | GROUND |
| 6 | B15 20DG/WT | SECONDARY BRAKE SWITCH SIGNAL (1.6L) |
| 6 | B15 20DG/WT | BRAKE LAMP SWITCH SIGNAL (2.4L) |
