Latch / Lock Control: Removal
WARNING: This page is about a different car, the 2006 Dodge Sprinter. However, it is still accessible from the selected car via links, so may be relevant.
- Disconnect and isolate battery negative cable.
- Remove trim panel. (Refer to BODY/DOORS - SLIDING/TRIM PANEL - REMOVAL) .
- Disconnect electrical connectors. See Fig 1.
- Remove bolts and remove control assembly. See Fig 2.
- Disconnect lock knob rod. See Fig 3.
- Disconnect cable.

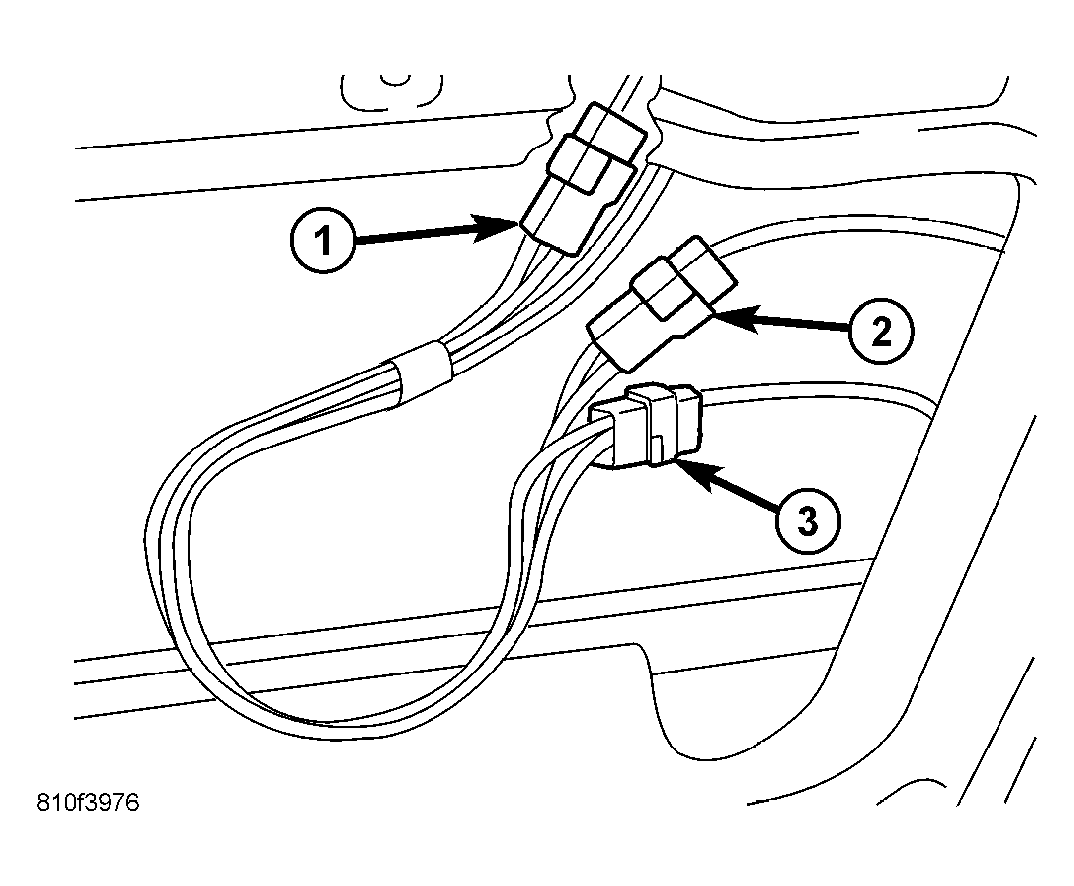

| 1 - CONNECTOR |
| 2 - CONNECTOR |
| 3 - CONNECTOR |

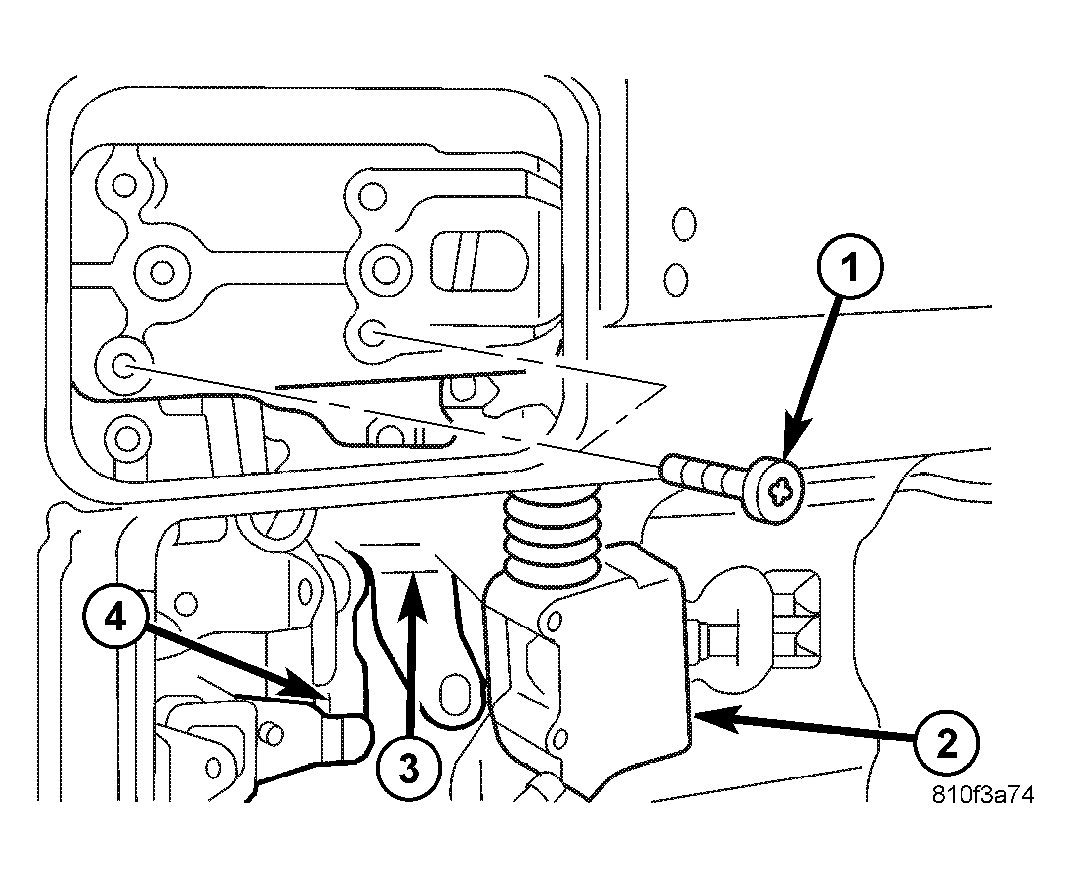

| 1 - SCREWS |
| 2 - POWER LOCK ACTUATOR |
| 3 - LATCH/LOCK CONTROL ASSEMBLY |
| 4 - EXTERIOR DOOR LEVER |

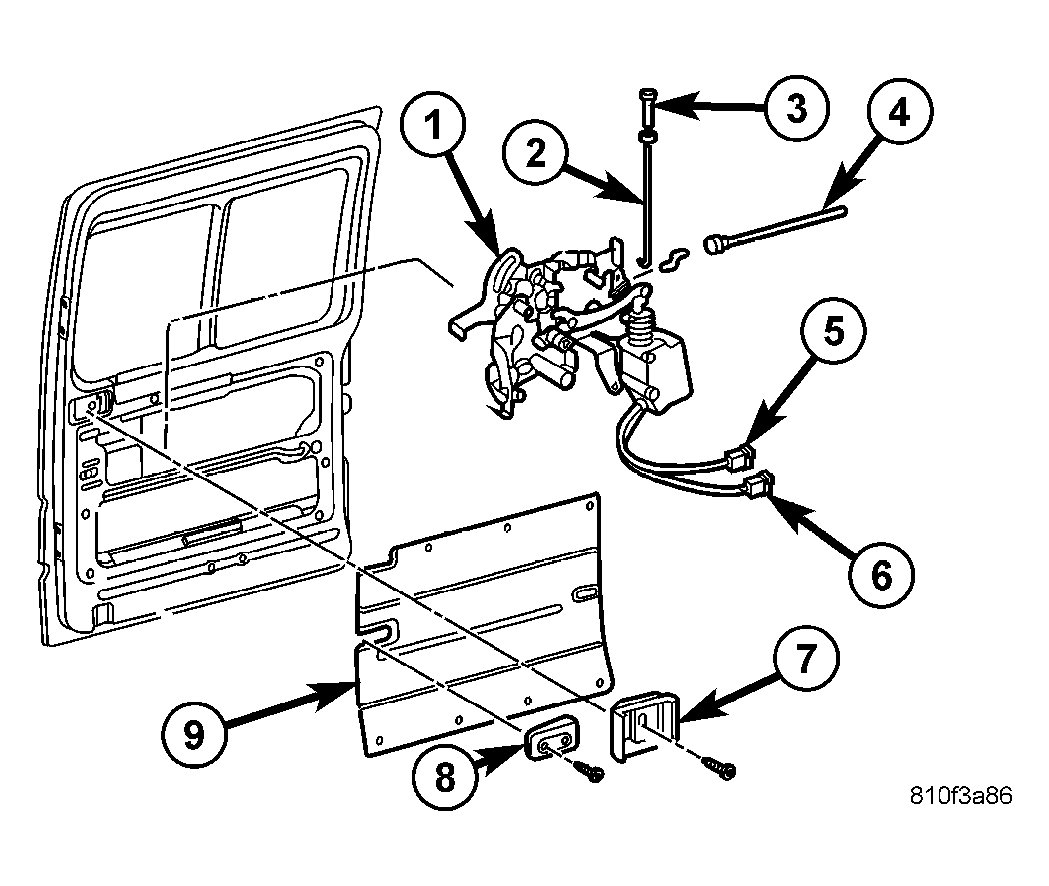

| 1 - LATCH/LOCK CONTROL ASSEMBLY |
| 2 - LOCK ROD |
| 3 - LOCK KNOB |
| 4 - LATCH CONTROL CABLE |
| 5 - ELECTRICAL CONNECTOR |
| 6 - ELECTRICAL CONNECTOR |
| 7 - INTERIOR HANDLE ACTUATOR |
| 8 - STOP BUMPER |
| 9 - TRIM PANEL |
