Adjustable Pedals Switch (Except Export) Connector End View

WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2005 Dodge Grand Caravan, 2005 Dodge Caravan, 2005 Chrysler Town & Country, 2004 Dodge Grand Caravan, and 2004 Dodge Caravan. However, it is still accessible from the selected car via links, so may be relevant.

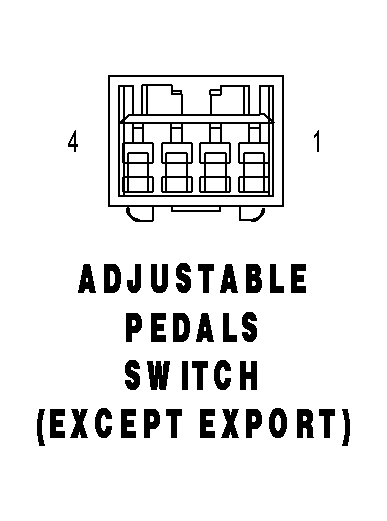

ADJUSTABLE PEDALS SWITCH (EXCEPT EXPORT) - 4 WAY

GCRS580009Courtesy of DAIMLERCHRYSLER CORP.
CAV CIRCUIT FUNCTION
1 A128 18RD/OR (EXCEPT MEMORY) ADJUSTABLE PEDALS RELAY OUTPUT
1 A114 18GY/RD (MEMORY) FUSED B(+) (I.O.D.)
2 Z146 18BK/YL GROUND
3 Q102 18OR/LB ADJUSTABLE PEDALS SWITCH REARWARD
4 Q103 18OR/LG ADJUSTABLE PEDALS SWITCH FORWARD
