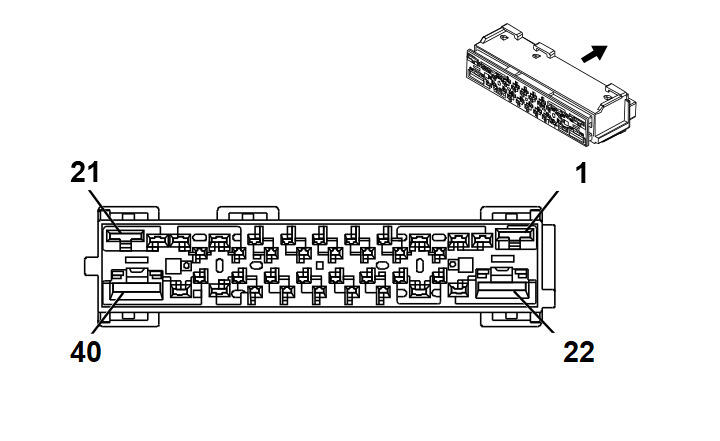

X50A Fuse Block - Underhood X1
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13575839 | J-35616-4A (PU) | J-38125-11A | 7116-4111-02 | Yazaki 9 | E | A |
| II | 13575850 | J-35616-14 (GN) | J-38125-557 | Not Available | Not Available | Not Available | Not Available |
| III | 19333301 | J-35616-22 (RD) | J-38125-215A | Not Available | Not Available | Not Available | Not Available |
| IV | 19368264 | J-35616-4A (PU) | J-38125-11A | 7116-4112-02 | Yazaki 9 | C | D |
| V | 19368264 | J-35616-4A (PU) | J-38125-11A | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 - 4 | - | - | - | Not Occupied | - | - |
| 5 | 2.5 | RD/GY | 1042 | Primary Fused Battery Positive Voltage 10 | IV | - |
| 6 | 0.35 | BN/WH | 1317 | Fog Lamp Relay Control | II | T3U |
| 7 | - | - | - | Not Occupied | - | - |
| 8 | 0.35 | GN/WH | 2270 | Rear Window Washer Relay Control | II | - |
| 9 - 15 | - | - | - | Not Occupied | - | - |
| 16 | 0.35 | YE | 5420 | Rear Wiper Motor Relay Coil Control | II | - |
| 17 | - | - | - | Not Occupied | - | - |
| 18 | 0.75 | BK | 1350 | Ground 13 | II | - |
| 19 | 0.75 0.75 |
RD/YE RD/YE |
3040 3040 |
Secondary Fused Battery Positive Voltage 30 Secondary Fused Battery Positive Voltage 30 |
I I |
W49 X88 |
| 20 - 21 | - | - | - | Not Occupied | - | - |
| 22 | 6 | RD/GY | 1342 | Primary Fused Battery Positive Voltage 13 | III | - |
| 23 | - | - | - | Not Occupied | - | - |
| 24 | 0.35 | YE/BN | 2229 | Left Headlamp Relay Control | II | - |
| 25 | - | - | - | Not Occupied | - | - |
| 26 | 0.35 | BN/WH | 28 | Horn Relay Control | II | - |
| 27 | - | - | - | Not Occupied | - | - |
| 28 | 0.35 | BU/WH | 5186 | Left Trailer Turn Signal Lamp Control | II | - |
| 29 | 0.75 | YE/BU | 318 | Left Rear Trailer Stop/Turn Lamp Control | II | V92 |
| 30 | 0.35 | BN/GY | 2268 | Windshield Washer Relay Control | II | - |
| 31 | - | - | - | Not Occupied | - | - |
| 32 | 1 | BK | 1050 | Ground 10 | II | - |
| 33 | 0.35 | BU/VT | 807 | Ignition Off/Accessory Ignition Voltage | II | - |
| 34 | - | - | - | Not Occupied | - | - |
| 35 | 0.75 | GN/BN | 319 | Right Rear Trailer Stop/Turn Lamp Control | II | V92 |
| 36 | 0.35 | YE/GY | 5187 | Right Trailer Turn Signal Lamp Control | II | - |
| 37 | 1.5 | GY/BN | 2109 | Trailer Park Lamp Control | V | V92 |
| 38 | 0.35 | BU | 45 | Park Lamp Relay Control | II | - |
| 39 | 0.75 0.75 |
BU BU |
393 393 |
Rear Window Wiper Motor Control Rear Window Wiper Motor Control |
I I |
W49 X88 |
| 40 | 4 | RD/YE | 442 | Primary Fused Battery Positive Voltage 4 | III | - |
