Generator Cable Replacement (Battery, Charging System And Starting System)
Generator Cable Replacement

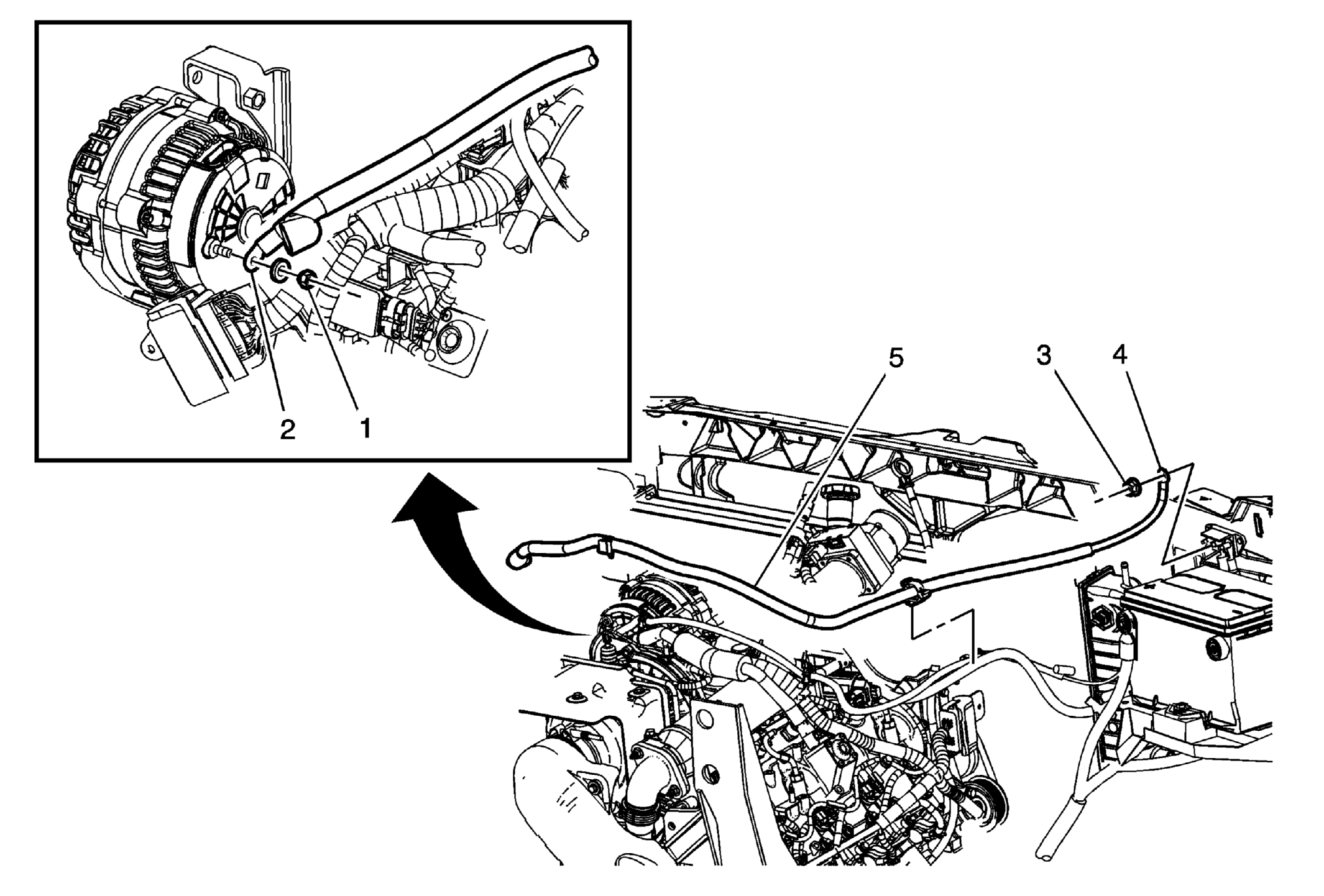

| Callout | Component Name |
|---|---|
| Preliminary Procedure Disconnect the negative battery cable. Refer to Battery Negative Cable Disconnection and Connection . |
|
| 1 | Nut
CAUTION:
Refer to Fastener Caution . Tighten 12 N.m (9 lb ft) |
| 2 | Generator Cable Terminal (Generator) |
| 3 | Nut Tighten 10 N.m (7 lb ft) |
| 4 | Generator Cable Terminal (Battery Positive Junction Block) |
| 5 | Generator Cable |
