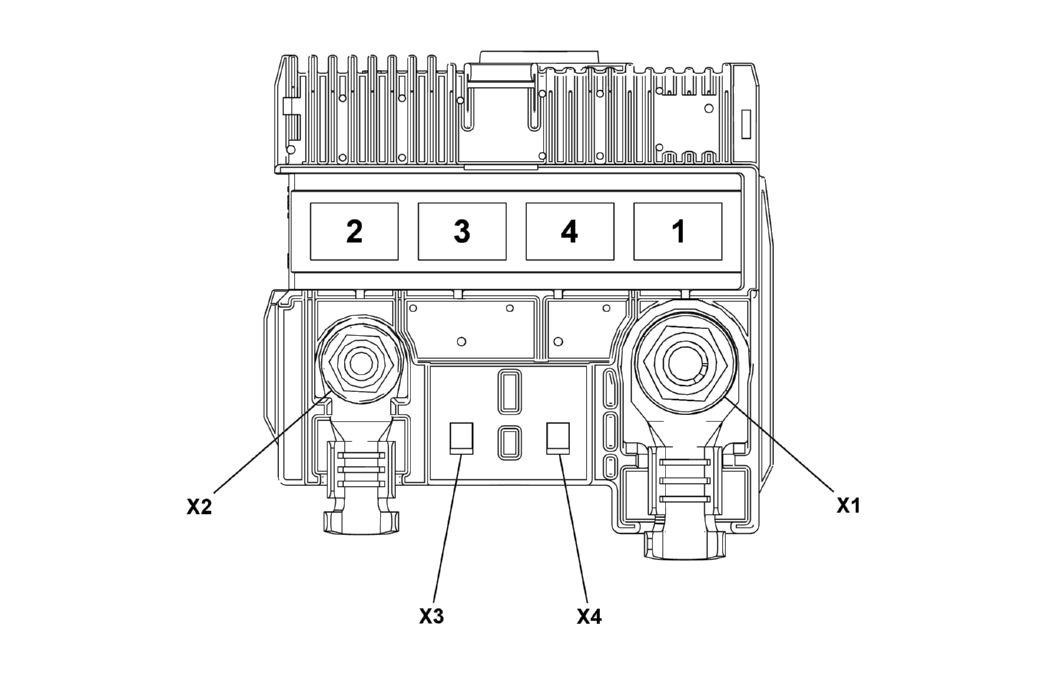

X50D Fuse Block - Battery Top View
X50D FUSE BLOCK - BATTERY FUSE IDENTIFICATION
| No. | Device Label Name | Device Assigned Name | Rating | Description |
|---|---|---|---|---|
| F1UD: 1 | F1UD: STR/ALT | F1UD: F1UD Fuse | F1UD: 400A | F1UD: Starter Alternator |
| F2UD: 2 |
F2UD: UEC | F2UD: F2UD Fuse | F2UD: 150A | F2UD: X51 Fuse Block - Underhood |
| F3UD: 3 | F3UD: REC | F3UD: F3UD Fuse | F3UD: 80A | F3UD: X51 Fuse Block - Instrument Pane |
| F4UD: 4 | F4UD: EPS | F4UD: F4UD Fuse | F4UD: 80A | F4UD: K43 Power Steering Control Module |
