Air Cleaner Outlet Rear Duct Replacement

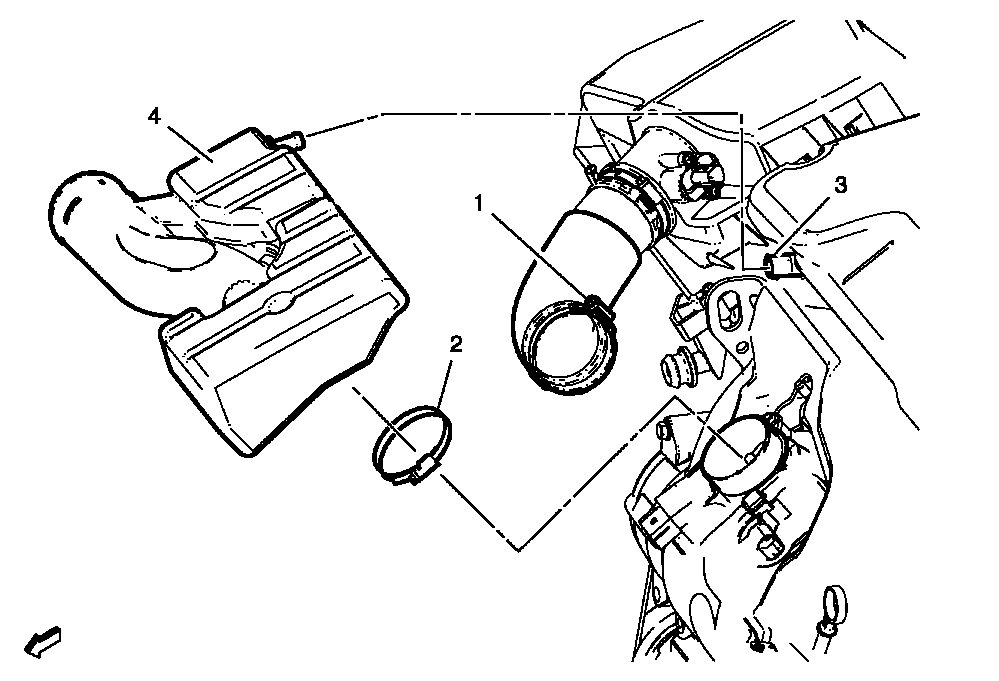

Fig 1: Air Cleaner Outlet Rear Duct
GM2549931Courtesy of GENERAL MOTORS COMPANY
Air Cleaner Outlet Rear Duct Replacement

Callout Component Name
1 Air Cleaner Outlet Duct Clamp
CAUTION:

Refer to Fastener Caution .

2 Air Cleaner Outlet Rear Duct Clamp
3 Positive Crankcase Ventilation Hose
4 Air Cleaner Outlet Rear Duct
