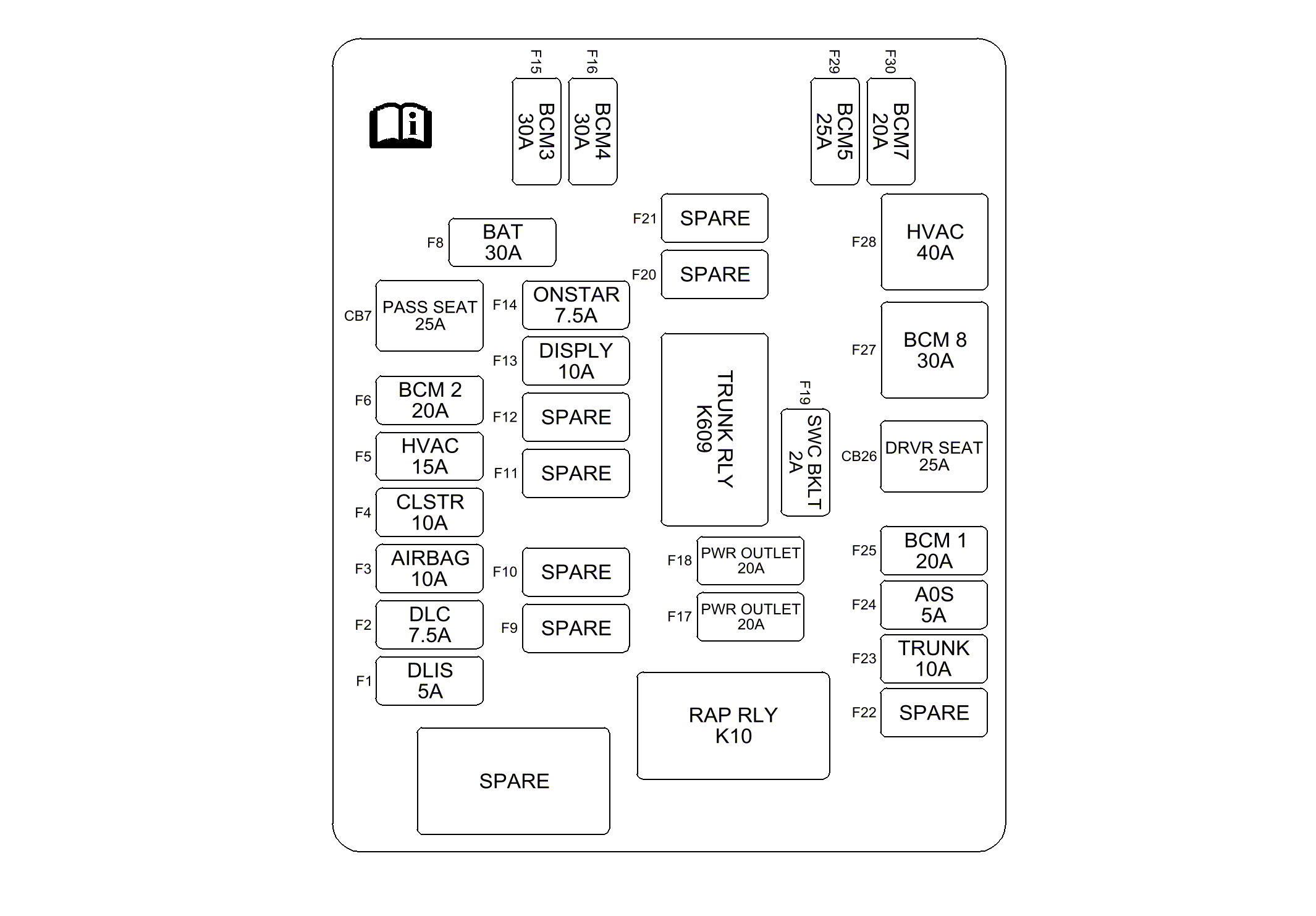

X51A Fuse Block - Instrument Panel Label
X51A FUSE BLOCK - INSTRUMENT PANEL FUSE AND RELAY IDENTIFICATION LEGEND
| No. | Device Label Name | Fuse And Relay Description | Rating | Circuits |
|---|---|---|---|---|
| F1 | DLIS Fuse | F1DA Fuse | 5 A | S39 Ignition Switch |
| F2 | DLC Fuse | F2DA Fuse | 7.5 A | X84 Data Link Connector |
| F3 | AIRBAG Fuse | F3DA Fuse | 10 A | K36 Inflatable Restraint Sensing and Diagnostic Module |
| F4 | CLSTR Fuse | F4DA Fuse | 10 A | P16 Instrument Cluster, and P26 Auxiliary Gauge Module (UMQ) |
| F5 | HVAC Fuse | F5DA Fuse | 15 A | K33 HVAC Control Module |
| F6 | BCM 2 Fuse | F6DA Fuse | 20 A | K9 Body Control Module |
| CB7 | PASS SEAT Circuit Breaker | CB7D Circuit Breaker | 25 A | S64P Seat Adjuster Switch - Passenger |
| F8 | BAT Fuse | F8DA Fuse | 30 A | DISPLY/F13DA, and ONSTAR/F14DA Fuses |
| F9 | SPARE Fuse | F9DA Fuse | - | Not Used |
| F10 | SPARE Fuse | F10DA Fuse | - | Not Used |
| F11 | SPARE | F11DA Fuse | - | Not Used |
| F12 | SPARE Fuse | F12DA Fuse | - | Not Used |
| F13 | DISPLY Fuse | F13DA Fuse | 10 A | A20 Radio/HVAC Controls, P29 Head-Up Display (UV6), and T11 Multimedia Player Interface Module (USR), |
| F14 | ONSTAR Fuse | F14DA Fuse | 7.5 A | K73 Telematics Communication Interface Control Module (UE1), and K82 Mobile Telephone Control Module (UPH) |
| F15 | BCM3 Fuse | F15DA Fuse | 30 A | K9 Body Control Module |
| F16 | BCM4 Fuse | F16DA Fuse | 30 A | K9 Body Control Module |
| F17 | PWR OUTLET Fuse | F17DA Fuse | 20 A | X80H Accessory Power Receptacle - Center Console |
| F18 | PWR OUTLET Fuse | F18DA Fuse | 20 A | X80D Accessory Power Receptacle - Center Console Compartment |
| F19 | SWC BKLT Fuse | F19DA Fuse | 2 A | S70L Steering Wheel Controls Switch - Left, and S70R Steering Wheel Controls Switch - Right (NZL) |
| F20 | SPARE Fuse | F20DA Fuse | - | Not Used |
| F21 | SPARE Fuse | F21DA Fuse | - | Not Used |
| F22 | SPARE Fuse | F22DA Fuse | - | Not Used |
| F23 | TRUNK Fuse | F23DA Fuse | 10 A | TRUNK RLY Relay K609/KR95B Rear Compartment Lid Unlatch Relay |
| F24 | AOS Fuse | F24DA Fuse | 5 A | K85 Passenger Presence Detection Module |
| F25 | BCM 1 Fuse | F25DA Fuse | 20 A | K9 Body Control Module |
| CB26 | DRVR SEAT Circuit Breaker | CB26DA Circuit Breaker | 25 A | S64D Seat Adjuster Switch - Driver |
| F27 | BCM 8 Fuse | F27DA Fuse | 30 A | K9 Body Control Module |
| F28 | HVAC Fuse | F28DA Fuse | 40 A | K8 Blower Motor Control Module |
| F29 | BCM5 Fuse | F29DA Fuse | 25 A | K9 Body Control Module |
| F30 | BCM7 Fuse | F30DA Fuse | 20 A | K9 Body Control Module |
| K10 | RAP RLY Relay K10 | KR76 Retained Accessory Power Relay | - | PWR OUTLET/F17DA, and PWR OUTLET/F18DA Fuses |
| - | SPARE Relay | SPARE Relay | - | Not Used |
| K609 | TRUNK RLY Relay K609 | KR95B Rear Compartment Lid Unlatch Relay | - | M40 Rear Compartment Lid Latch |
