Cargo Partition Track Slide Replacement
WARNING: This page is about a different car, the 2010 Chevrolet HHR. However, it is still accessible from the selected car via links, so may be relevant.

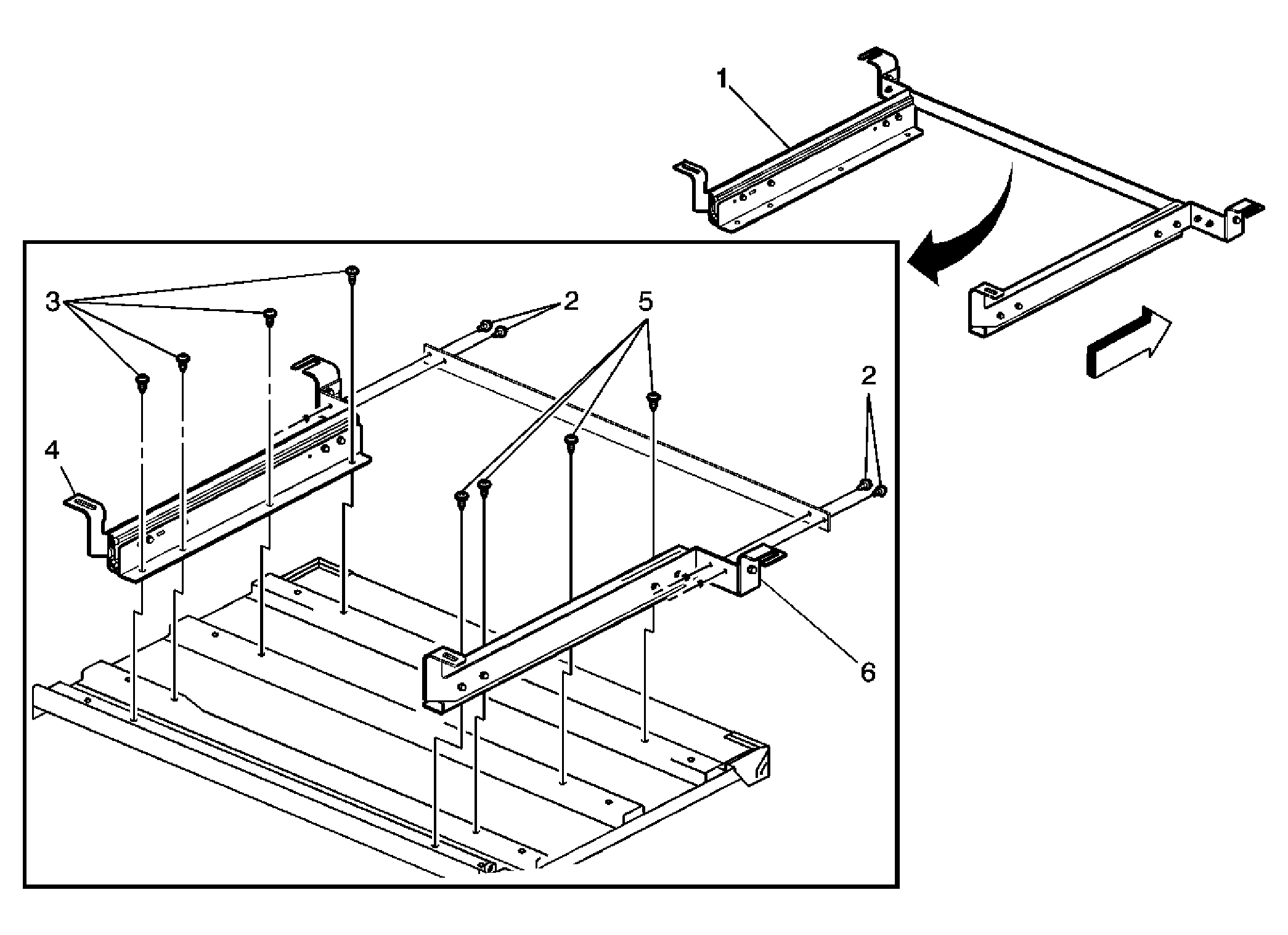

| Callout | Component Name |
|---|---|
| Preliminary Procedure: Remove the cargo stowage tray assembly. Refer to Cargo Stowage Tray Replacement . |
|
| 1 | Cargo Partition Track Slide Assembly Procedure: Invert the tray assembly to access the slide assembly fasteners. |
| 2 | Cargo Partition Track Slide Fastener (Qty: 4)
CAUTION:
Refer to Fastener Caution
.
Tighten: 16 N.m (12 lb ft) |
| 3 | Cargo Partition Track Slide Fastener (Qty: 4) Tighten: 16 N.m (12 lb ft) |
| 4 | Passenger Side Glide Assembly |
| 5 | Cargo Partition Track Slide Fastener (Qty: 4) Tighten: 16 N.m (12 lb ft) |
| 6 | Driver Side Glide Assembly |
