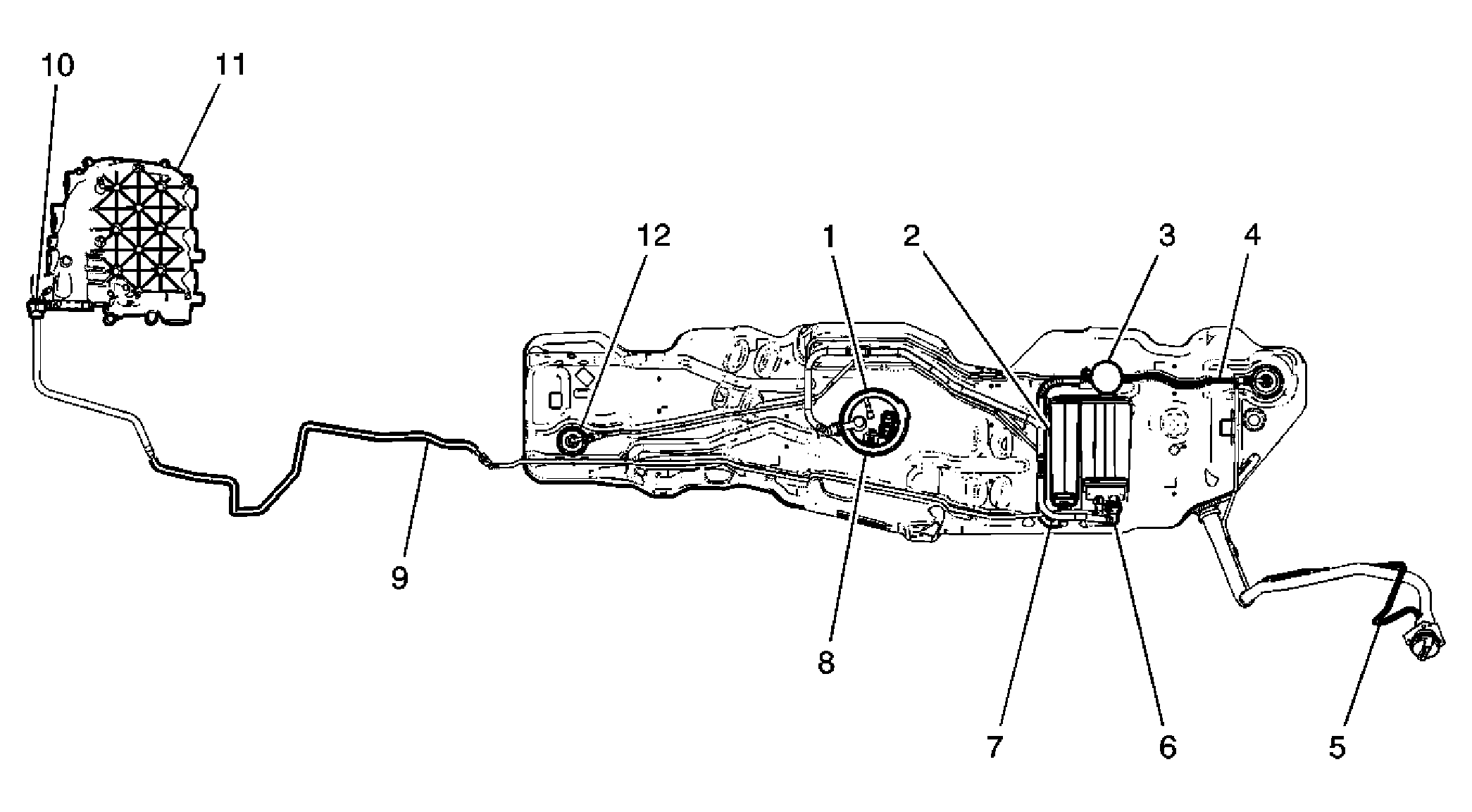

Evaporative Emissions Hose Routing Diagram
| Callout | Component Name |
|---|---|
| 1 | Fuel Tank Module |
| 2 | Evaporative Emission (EVAP) Canister |
| 3 | EVAP Canister Vent Solenoid Valve |
| 4 | Rollover Valve/Fuel Tank Vent to EVAP Canister |
| 5 | Fuel Fill Tube Vapor Recirculation Hose/Pipe |
| 6 | Vapor Pipe to Fuel Tank Module |
| 7 | Fresh Air Vent Pipe to EVAP Vent Solenoid Valve |
| 8 | Fuel Tank Pressure (FTP) sensor |
| 9 | EVAP Canister Purge Pipe |
| 10 | EVAP Canister Purge Solenoid Valve |
| 11 | Intake Manifold |
| 12 | Rollover Valve/Fuel Tank Vent to EVAP Canister |
