| Balance Shaft Driven Gear Bolt |
| First Tightening Pass |
15 (20) |
| Final Tightening Pass |
35 Degrees |
| Battery Negative Cable-To-Engine Bolt |
18 (25) |
| Belt Idler Pulley Bolt |
37 (50) |
| Camshaft Sprocket Bolt |
18 (25) |
| Connecting Rod Nut |
| First Tightening Pass |
20 (27) |
| Final Tightening Pass |
70 Degrees |
| Crankshaft Balancer Bolt |
70 (95) |
| Crankshaft Balancer Remover/Installer Bolt (Special Tool J-23523-F) |
18 (25) |
| Crankshaft Bearing Cap Bolt (Preferred Method) |
| First Tightening Pass |
15 (20) |
| Final Tightening Pass |
73 Degrees |
| Crankshaft Bearing Cap Bolt (Optional Strategy) |
77 (105) |
| Crankshaft Pulley Bolt |
43 (58) |
| Cylinder Head Bolt (Preferred Method) |
| First Tightening Pass (All Bolts) |
22 (30) |
| Final Tightening Pass (Large Bolts) |
75 Degrees |
| Final Tightening Pass (Medium Bolts) |
65 Degrees |
| Final Tightening Pass (Small Bolts) |
55 Degrees |
| Cylinder Head Bolt (Optional Strategy) |
| First Tightening Pass |
26 (35) |
| Second Tightening Pass |
44 (60) |
| Final Tightening Pass |
66 (90) |
| Cylinder Head Core Hole Plug |
15 (20) |
| Distributor Clamp Bolt |
18 (25) |
| Dive Belt Idler Pulley Bolt |
37 (50) |
| Drive Belt Tensioner Bolt |
37 (50) |
| Engine Block Coolant Drain Hole Plug |
15 (20) |
| Engine Block Left Rear Oil Gallery Plug |
22 (30) |
| Engine Block Left Side Oil Gallery Plug |
15 (20) |
| Engine Block Oil Gallery Plug |
15 (20) |
| Engine Block Right Rear Oil Gallery Plug |
15 (20) |
| Engine Coolant Temperature Sensor |
15 (20) |

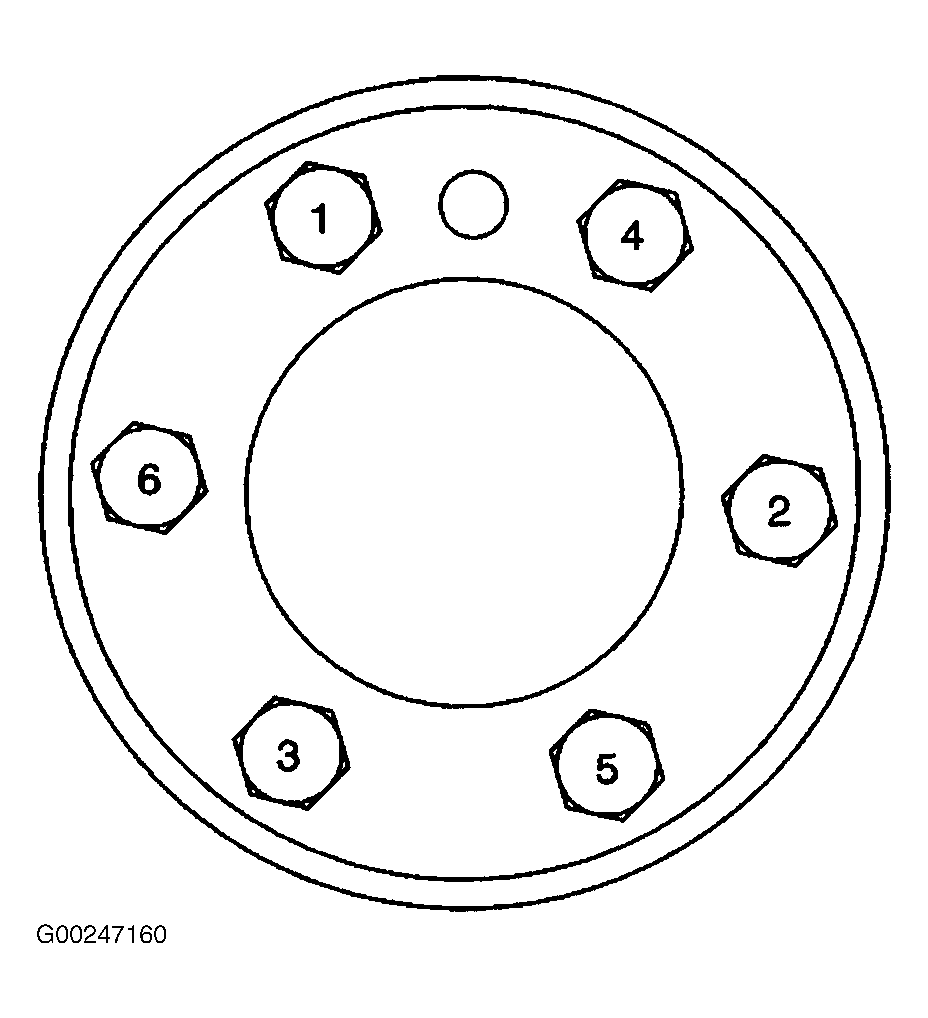

| Engine Flywheel Bolt |
74 (100) |
| Engine Lift Bracket Bolt (Special Tool J-41427) |
11 (15) |
| Engine Lift Front Bracket Stud |
26 (35) |
| Engine Mount Adapter Bolts |
37 (50) |
| Engine Mount-To-Engine Bolts |
37 (50) |
| Engine Mount-To-Frame Bracket Bolts |
44 (60) |
| Engine Oil Pressure Gage Sensor |
22 (30) |
| Engine Oil Pressure Gage Sensor Fitting (Plus Required Angle) |
11 (15) |
| Exhaust Manifold Bolt/Stud |
| First Tightening Pass |
11 (15) |
| Final Tightening Pass |
22 (30) |
| Fan & Water Pump Pulley Bolt |
18 (25) |
| Generator & Drive Belt Tensioner Bracket-To-Engine Bolt |
30 (41) |
| Generator & Drive Belt Tensioner Bracket-To-Engine Stud |
15 (20) |
| Generator & Drive Belt Tensioner Bracket Stud Nut |
30 (41) |
| Knock Sensor |
18 (25) |
| Oil Fill Tube Lower Support Bolt & Stud |
18 (25) |
| Oil Filter Adapter Bolt |
15 (21) |
| Oil Filter Fitting |
41 (55) |

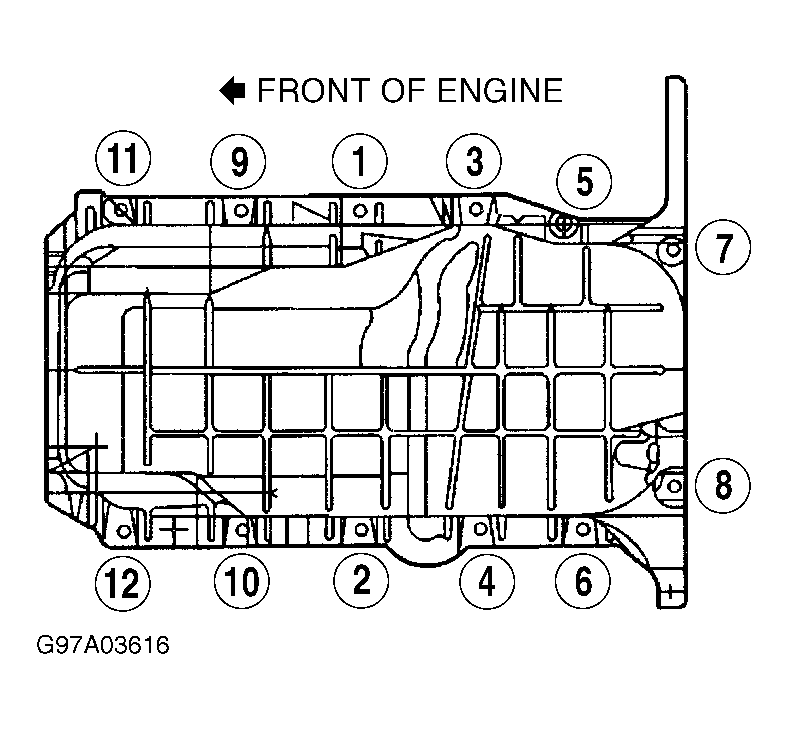

| Oil Pan Bolt & Nut |
18 (25) |
| Oil Pan Drain Plug |
18 (25) |
| Oil Pump-To-Rear Crankshaft Bearing Cap Bolt |
66 (90) |
| Power Steering Pump Bolt |
37 (50) |
| Power Steering Pump Bracket-To-Engine Bolt |
30 (41) |
| Power Steering Pump Bracket Stud Nut |
30 (41) |
| Power Steering Pump Bracket-To-Engine Stud |
15 (20) |
| Power Steering Pump Rear Bracket-To-Engine Nut |
30 (41) |
| Power Steering Pump Rear Bracket-To-Power Steering Pump Nut |
37 (50) |
| Spark Plug |
| Initial Installation (NEW Cylinder Head) |
22 (30) |
| All Subsequent Installations |
11 (15) |
| Transmission-To-Oil Pan Bolt |
35 (47) |
| Transmission Control Cable Bracket Bolt |
30 (40) |
| Valve Lifter Pushrod Guide Bolt |
12 (16) |
| Valve Rocker Arm Bolt |
22 (30) |
| Water Outlet Stud |
18 (25) |
| Water Pump Bolt |
33 (45) |
| INCH Lbs. (N.m) |
| Accelerator Control Cable Bracket Nut |
106 (12) |
| Accelerator Control Cable Bracket-To-Intake Manifold Stud |
53 (6) |
| Accelerator Control Cable Bracket-To-Throttle Body Stud |
106 (12) |
| Air Cleaner Adapter Stud |
89 (10) |
| Air Cleaner Outlet Duct Nut |
18 (2) |
| Balance Shaft Retainer Bolt |
106 (12) |
| Camshaft Retainer Bolt |
106 (12) |
| Crankshaft Position Sensor Bolt |
80 (9) |
| Crankshaft Rear Oil Seal Housing Bolt & Nut |
106 (12) |
| Crankshaft Rear Oil Seal Housing Retainer Stud |
53 (6) |
| Distributor Cap Bolt |
21 (2.4) |
| Engine Coolant Heater Bolt/Screw |
18 (2) |
| Engine Front Cover Bolt |
106 (12) |
| Engine Mount Heat Shield Bolt |
53 (6) |
| Engine Oil Level Sensor |
111 (13) |
| Engine Wiring Harness Bracket Nut-To-Intake Manifold Stud |
106 (12) |
| Engine Wiring Harness Retainer Nut-To-Transmission-To-Engine Stud |
89 (10) |
| Evaporative Emission Canister Purge Solenoid Valve-To-Intake Manifold Nut |
89 (10) |
| Fuel Meter Body Bracket Bolt |
89 (10) |
| Fuel Pipe Bracket Bolt |
53 (6) |
| Fuel Pipe Retainer Nut |
27 (3) |
| Ground Wire-To-Rear Of Left Cylinder Head Bolt |
89 (10) |
| Ground Wire Nut-To-Water Outlet Stud |
89 (10) |
| Ground Wire-To-Rear of Right Cylinder Head Stud |
89 (10) |
| Heater Inlet & Outlet Hose Bracket-To-Oil Fill Tube Lower Support Bolt |
44 (5) |
| Ignition Coil Stud |
106 (12) |

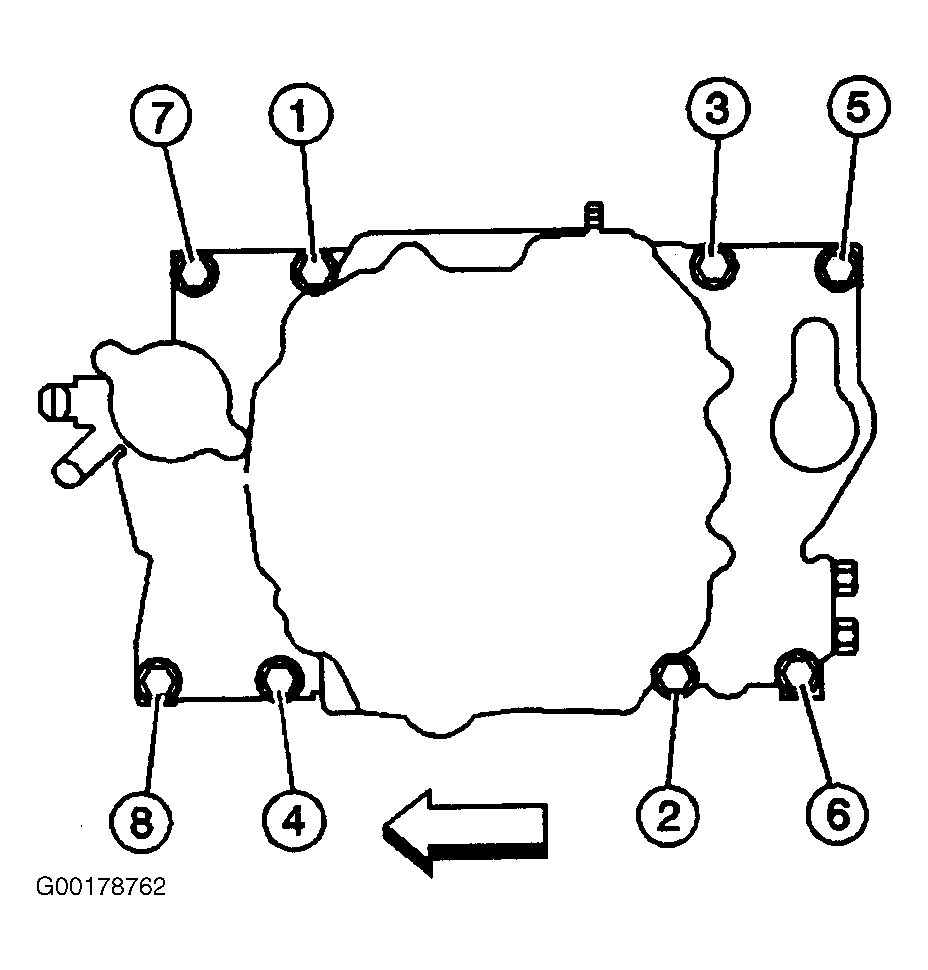

| Lower Intake Manifold Bolt |
| First Tightening Pass |
27 (3) |
| Second Tightening Pass |
106 (12) |
| Final Tightening Pass |
133 (15) |
| Oil Fill Tube Nut |
106 (12) |
| Oil Fill Tube-To-Oil Fill Tube Lower Support Bolt |
44 (5) |
| Oil Level Indicator Tube Bolt |
106 (12) |
| Oil Level Indicator Tube-To-Oil Fill Tube Lower Support Bolt |
44 (5) |
| Oil Pan Baffle Bolt |
106 (12) |
| Oil Pump Cover Bolt |
106 (12) |
| Power Brake Booster Vacuum Hose Bracket Nut-To-Intake Manifold Stud |
97 (11) |
| Spark Plug Wire Support Bolt |
106 (12) |
| Starter Motor Wiring Harness/Transmission Cooler Pipe Bracket-To-Oil Pan Bolt |
80 (9) |
| Throttle Body Stud |
80 (9) |
| Transmission Cover Bolt |
106 (12) |
| Transmission Fluid Fill Tube-To-Rear Of Engine Bolt |
89 (10) |
| Upper Intake Manifold Stud |
| First Tightening Pass |
44 (5) |
| Final Tightening Pass |
80 (9) |
| Vacuum Brake Booster Hose Bracket Nut |
97 (11) |
| Valve Rocker Arm Cover Bolt |
106 (12) |
