Component Locations

COMPONENT LOCATION

Component Location
Convenience Center Left Of Instrument Panel Fuse Block, By Driver Kick Panel, See Fig 1
Door Lock Control Module Behind Passenger Front Kick Panel, See Fig 2
Door Lock Relay Behind Passenger Front Kick Panel, See Fig 2
Front Door Lock Motor Inside Front Door, See Fig 3
Instrument Panel Fuse Block Lower Driver Side Of Dash, Next To Driver Front Kick Panel, See Fig 1
Liftgate Lock/Unlock Relay Behind Passenger Rear Quarter Panel, Near D Pillar, See Fig 5
Liftgate Lock/Unlock Release Switch Center Of Liftgate, Below Rear Glass, See Fig 6
Liftgate Release Motor Center Of Liftgate, See Fig 7
Power Door Lock Switch Front Door, Upper Side Of Door Panel, See Fig 4
Cargo/Dutch Door Lock Motor Inside Passenger Side Cargo/Dutch Door, See Fig 8
Sliding Door Contact Plate Center Of Passenger B Pillar, See Fig 9
Sliding Door Jamb Switch Center Of Passenger B Pillar.
Sliding Door Lock Motor Inside Sliding Door, See Fig 9
C200 Behind Driver Front Kick Panel Near C100, See Fig 10
C203 (Dutch Doors) Behind Passenger Kick Panel, See Fig 2
C205 Behind Passenger Front Kick Panel, See Fig 2
C300 Behind Driver Front Kick Panel, See Fig 10
C301 Behind Driver Kick Panel, See Fig 11
G110 Driver Front Of Dash, Above Battery, See Fig 12
G200 Passenger Front Of A Pillar, Above Passenger Front Door Jamb Switch, See Fig 2
G403 Upper Half Of Passenger D Pillar, See Fig 13
P100 Driver Side Of Dash, Left Of Bulkhead, See Fig 14
P500/P600 Lower Half Of Driver/Passenger A Pillar, See Fig 3
S206 In Instrument Panel Harness, 2 Inches (4.5 cm) From C201 Connector, Toward C100, See Fig 15
S220 In Instrument Panel Harness, 4 Inches (10.5 cm) From Instrument Panel Cluster Connector Breakout, Toward Passenger Side Of Dash, See Fig 16
S223 In Instrument Panel Harness, 4 Inches (10.5 cm) From Headlamp Switch Connector, See Fig 17
S227 In Instrument Panel Harness, 1.5 Inches (4 cm) From Radio Connector Breakout, Toward Passenger Side Of Dash, See Fig 17
S228 In Instrument Panel Harness, 4 Inches (10.5 cm) From Radio Connector Breakout, Toward Passenger Side Of Dash, See Fig 17
S229 In Instrument Panel Harness, 1.5 Inches (4 cm) From Temperature Control Motor Connector Breakout, Toward Passenger Side Of Dash, See Fig 17
S230 In Instrument Panel Harness, 6.7 Inches (17 cm) From Passenger Side Of Dash Harness Rosebud Clip, Toward Cluster, See Fig 17
S231 In Instrument Panel Harness, 6.5 Inches (15 cm) From Passenger Side Of Dash Harness Rosebud Clip, Toward Cluster, See Fig 17
S232 In Instrument Panel Harness, 1.5 Inches (4 cm) From Passenger Side Of Dash Harness Rosebud Clip, Toward Cluster, See Fig 17
S305 Behind Driver Front Kick Panel, 3 Inches (7 cm) From Park Brake Switch Breakout, Toward C100, See Fig 10
S316 Driver Side Of Vehicle, 14.5 Inches (37 cm) From Sub-Woofer Amplifier Breakout, Toward Module Connector, See Fig 18
S334 In Liftgate Harness, 19 Inches (49.5 cm) From Liftgate Lock/Unlock Relay Breakout, Toward Front Of Vehicle, See Fig 5
S335 In Liftgate Harness, 22 Inches (56 cm) From Liftgate Lock/Unlock Relay Breakout, Toward Front Of Vehicle, See Fig 5
S407 In Liftgate Body Harness, 7.5 Inches (19.5 cm) From G403 Breakout, Toward Top Of Vehicle, See Fig 13
S500 In Driver Door Harness, 2.5 Inches (6 cm) From Outside Rearview Mirror Breakout, Toward Power Window Motor Connector, See Fig 3
S501 In Driver Door Harness, 2.5 Inches (6.5 cm) From Outside Rearview Mirror Breakout, Toward Mirror Connector, See Fig 3
S504 In Driver Front Door Harness, 1.5 Inches (4 cm) From Power Door Lock Switch Connector Breakout, Toward P500, See Fig 3
S505 In Driver Front Door Harness, 1.5 Inches (4 cm) From Power Door Lock Switch Connector Breakout, Toward Courtesy Lamp, See Fig 3

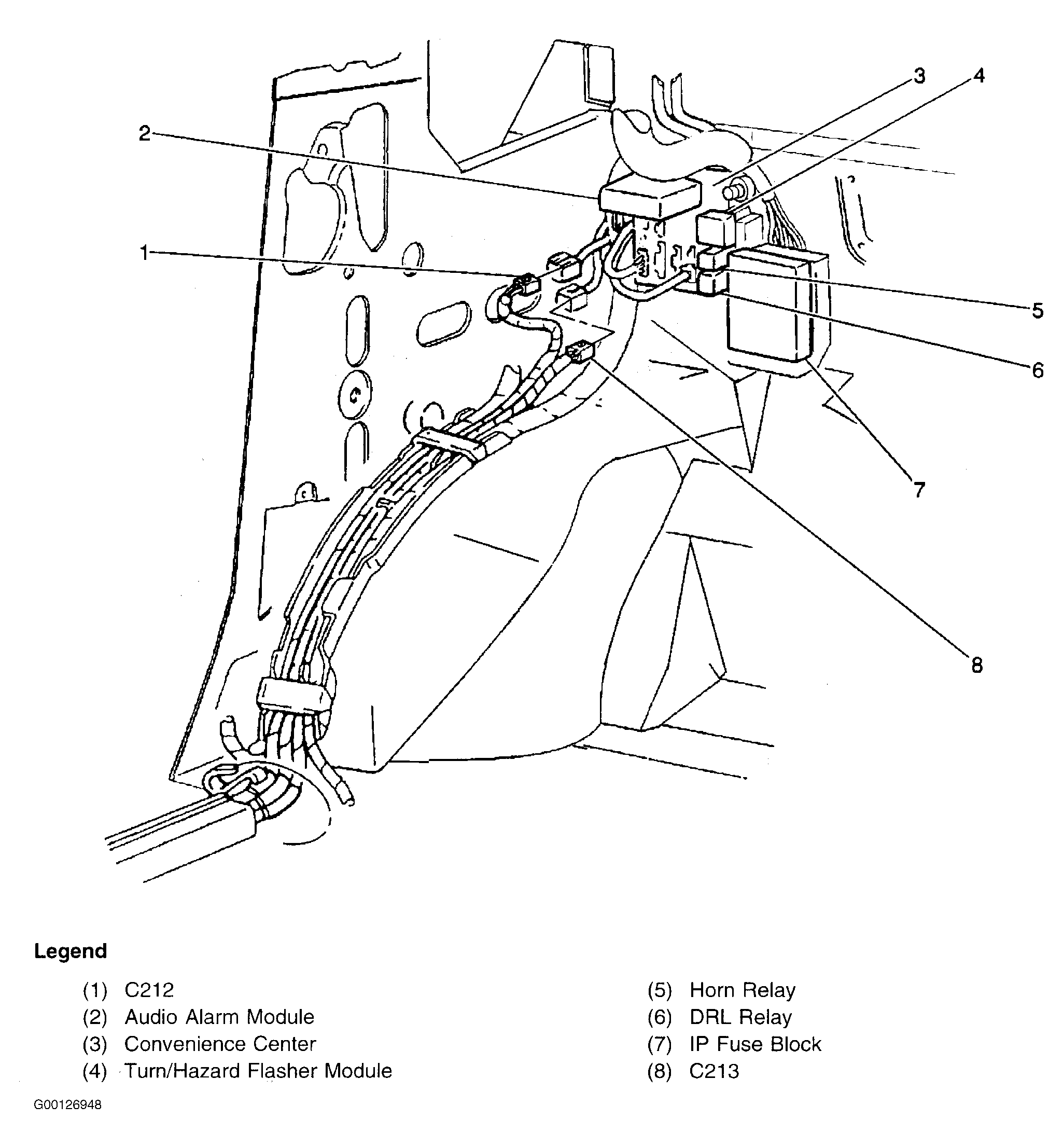

Fig 1: Locating Convenience Center & Instrument Panel Fuse Block
G00126948Courtesy of GENERAL MOTORS CORP.

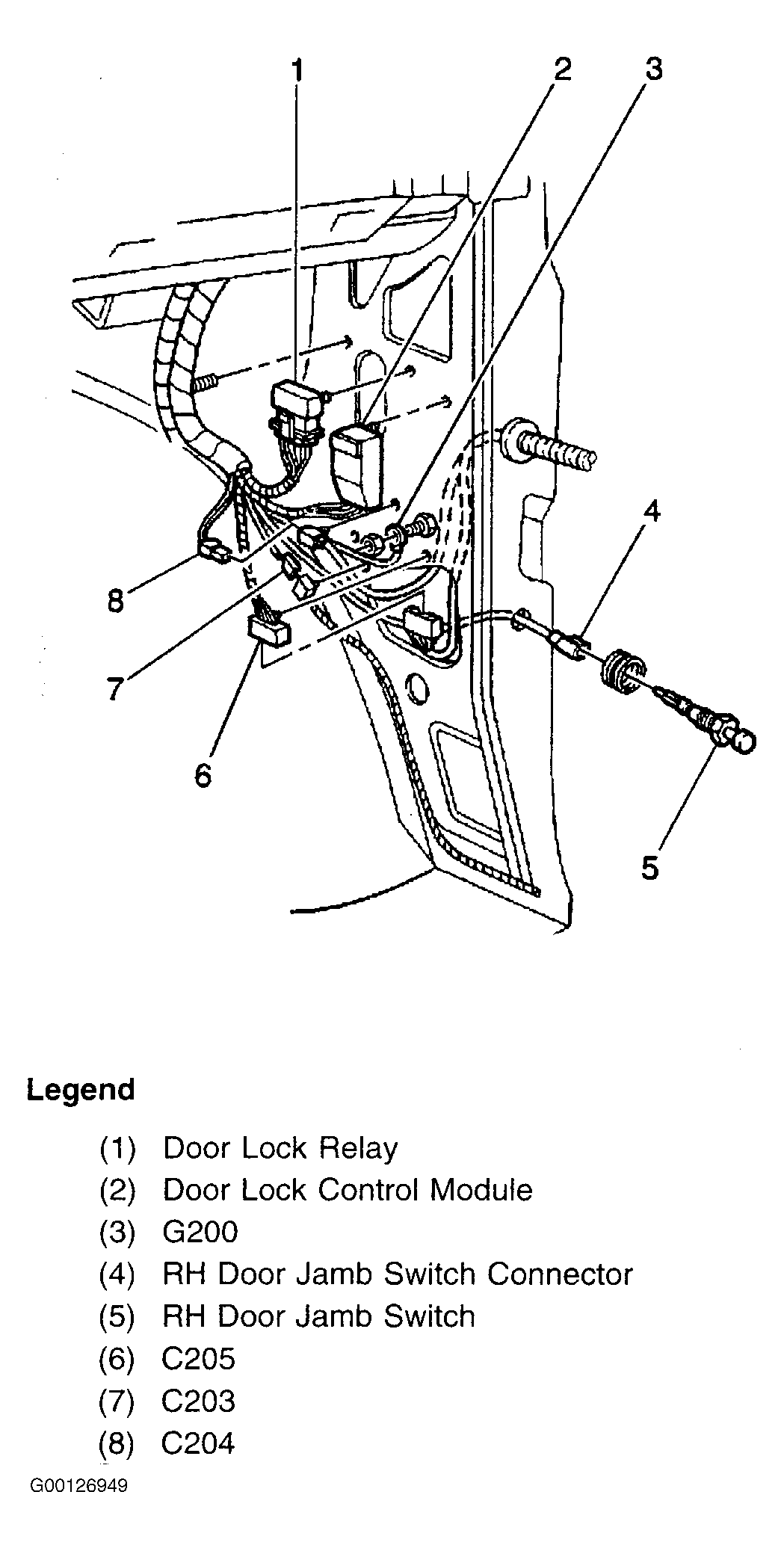

Fig 2: Locating Door Lock Control Module, Door Lock Relay, C203, C205 & G200
G00126949Courtesy of GENERAL MOTORS CORP.

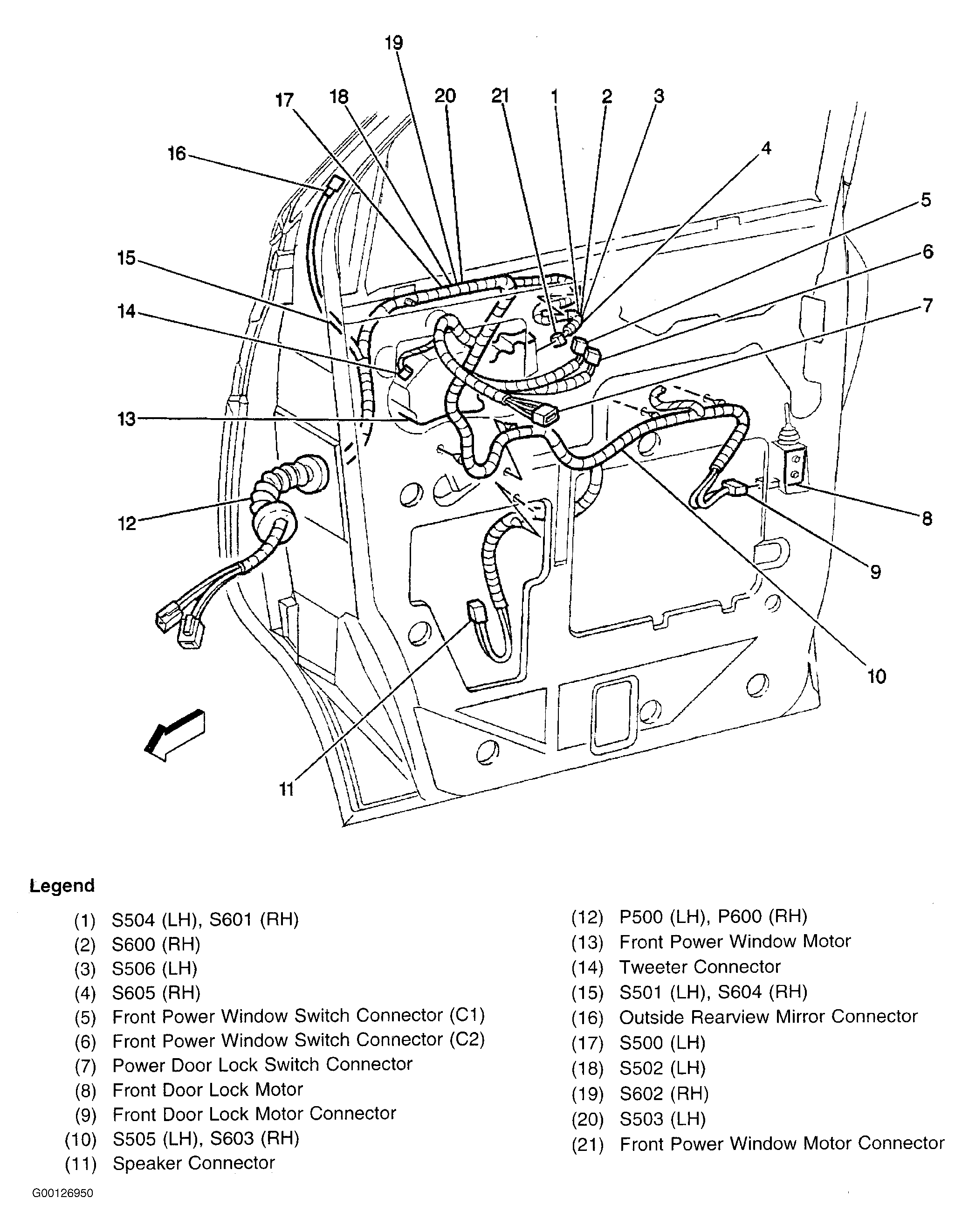

Fig 3: Locating Front Door Lock Motors, P500/P600, S500, S501, S504 & S505
G00126950Courtesy of GENERAL MOTORS CORP.

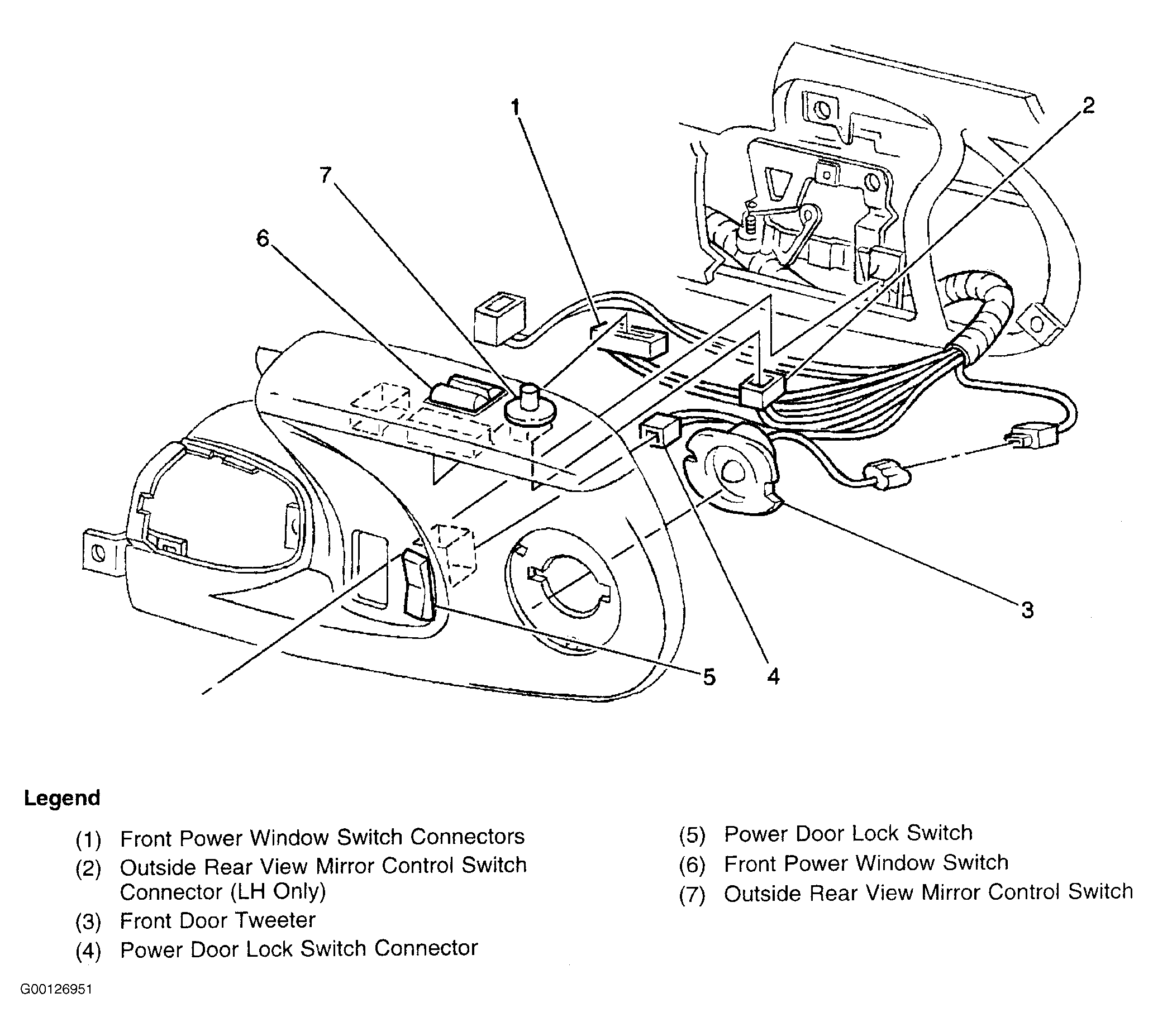

Fig 4: Locating Driver Front Door Control Switches
G00126951Courtesy of GENERAL MOTORS CORP.

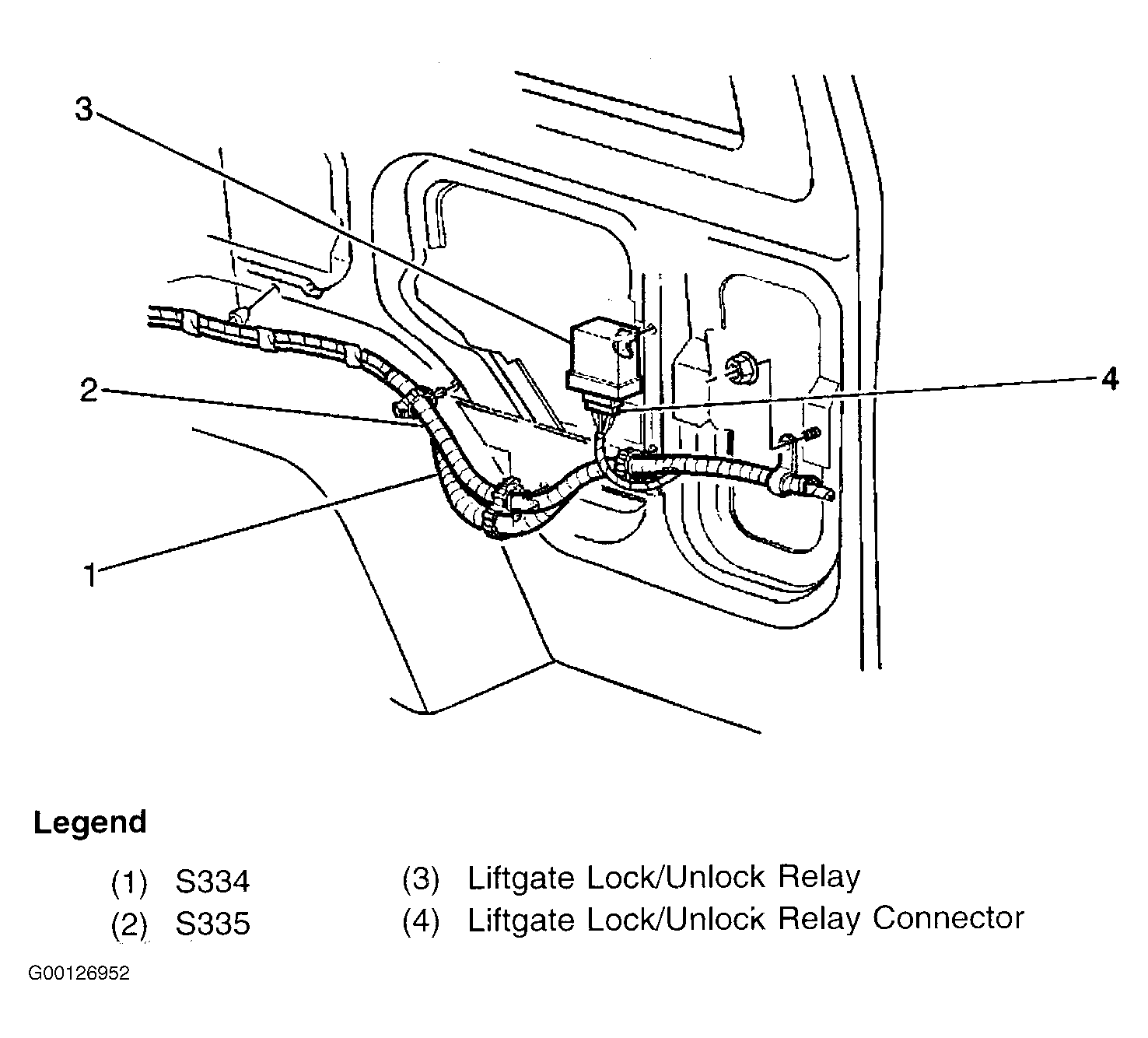

Fig 5: Locating Liftgate Lock/Unlock Relay, S334 & S335
G00126952Courtesy of GENERAL MOTORS CORP.

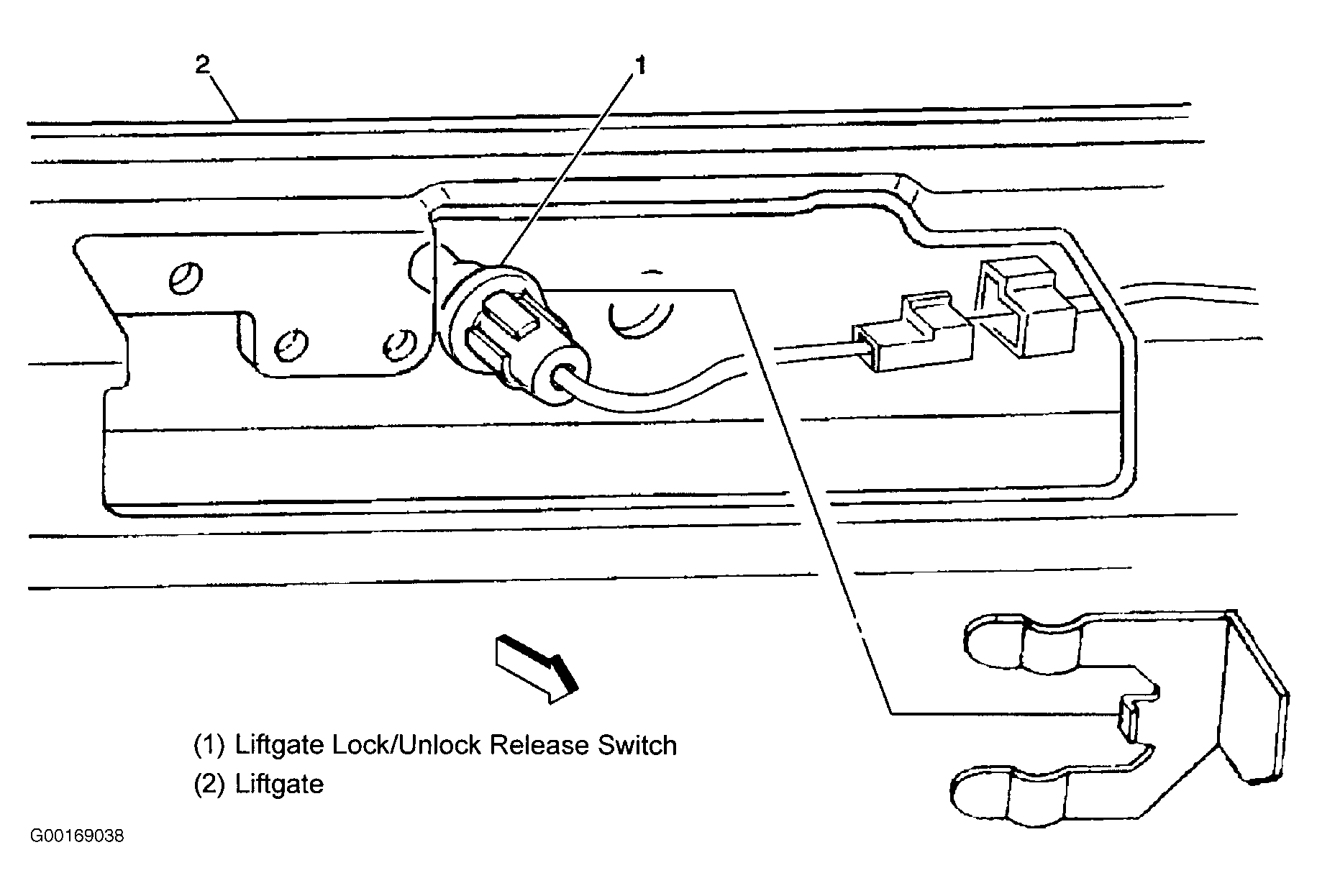

Fig 6: Locating Liftgate Lock/Unlock Release Switch
G00169038Courtesy of GENERAL MOTORS CORP.

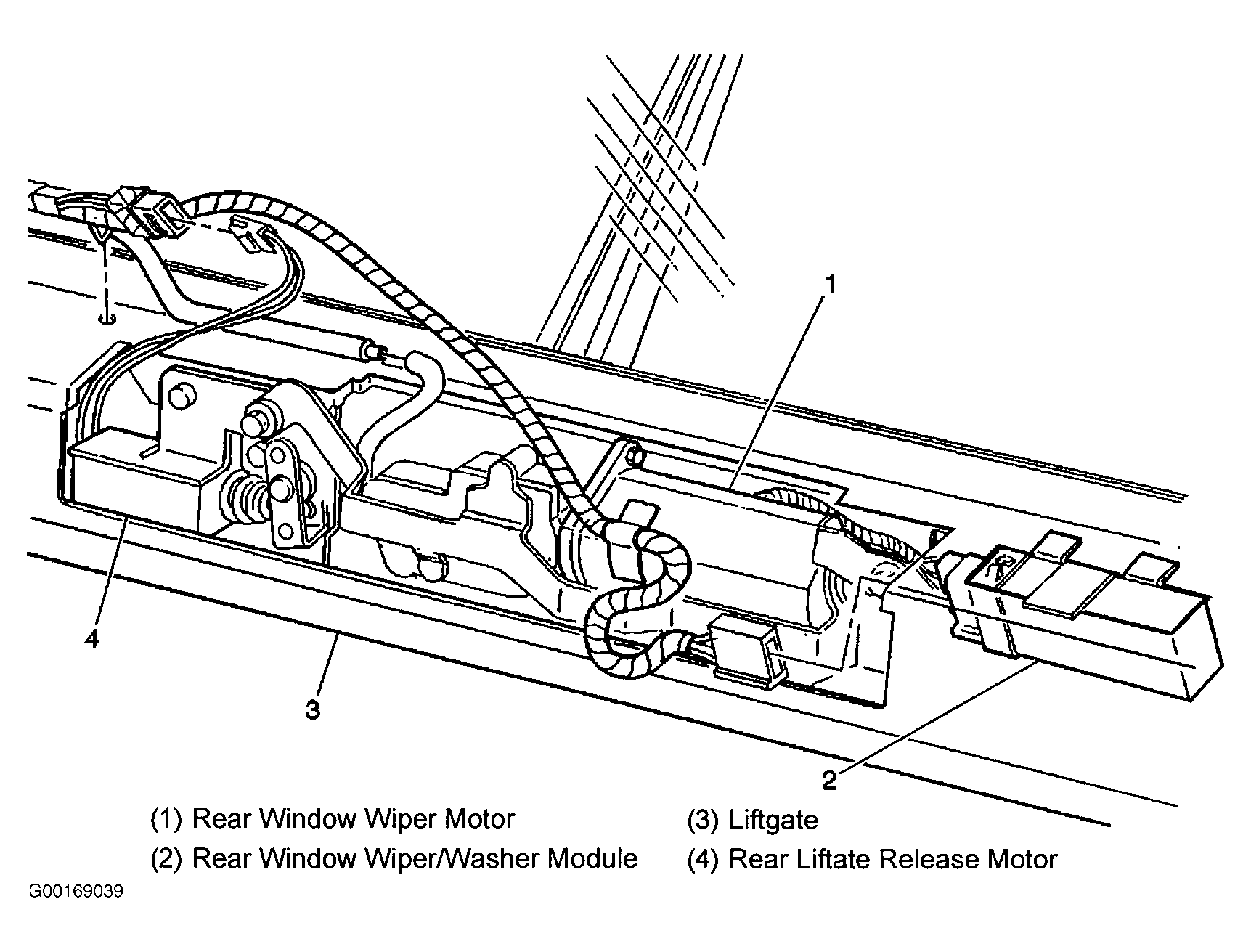

Fig 7: Locating Liftgate Release Motor
G00169039Courtesy of GENERAL MOTORS CORP.

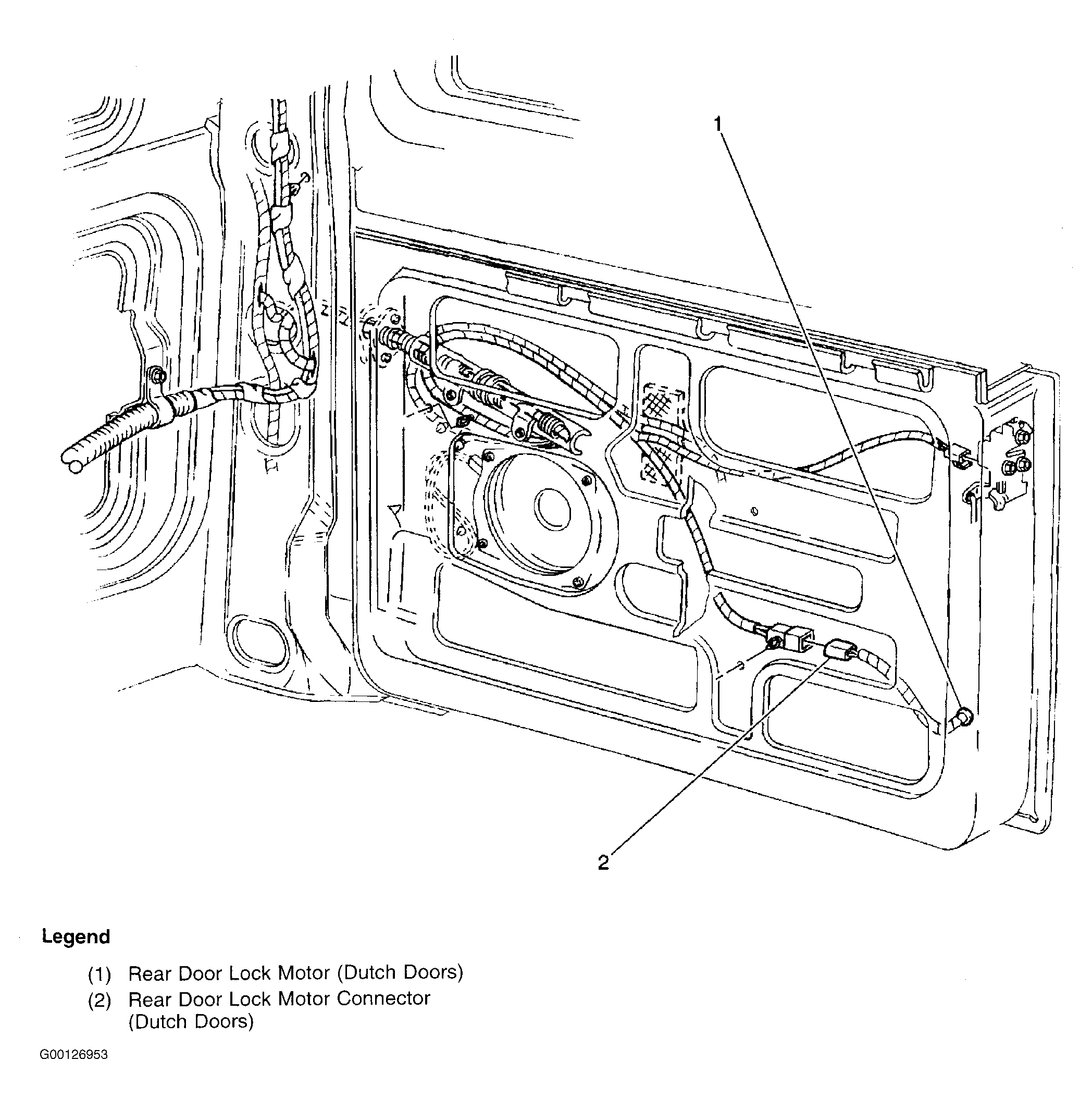

Fig 8: Locating Cargo/Dutch Door Lock Motor
G00126953Courtesy of GENERAL MOTORS CORP.

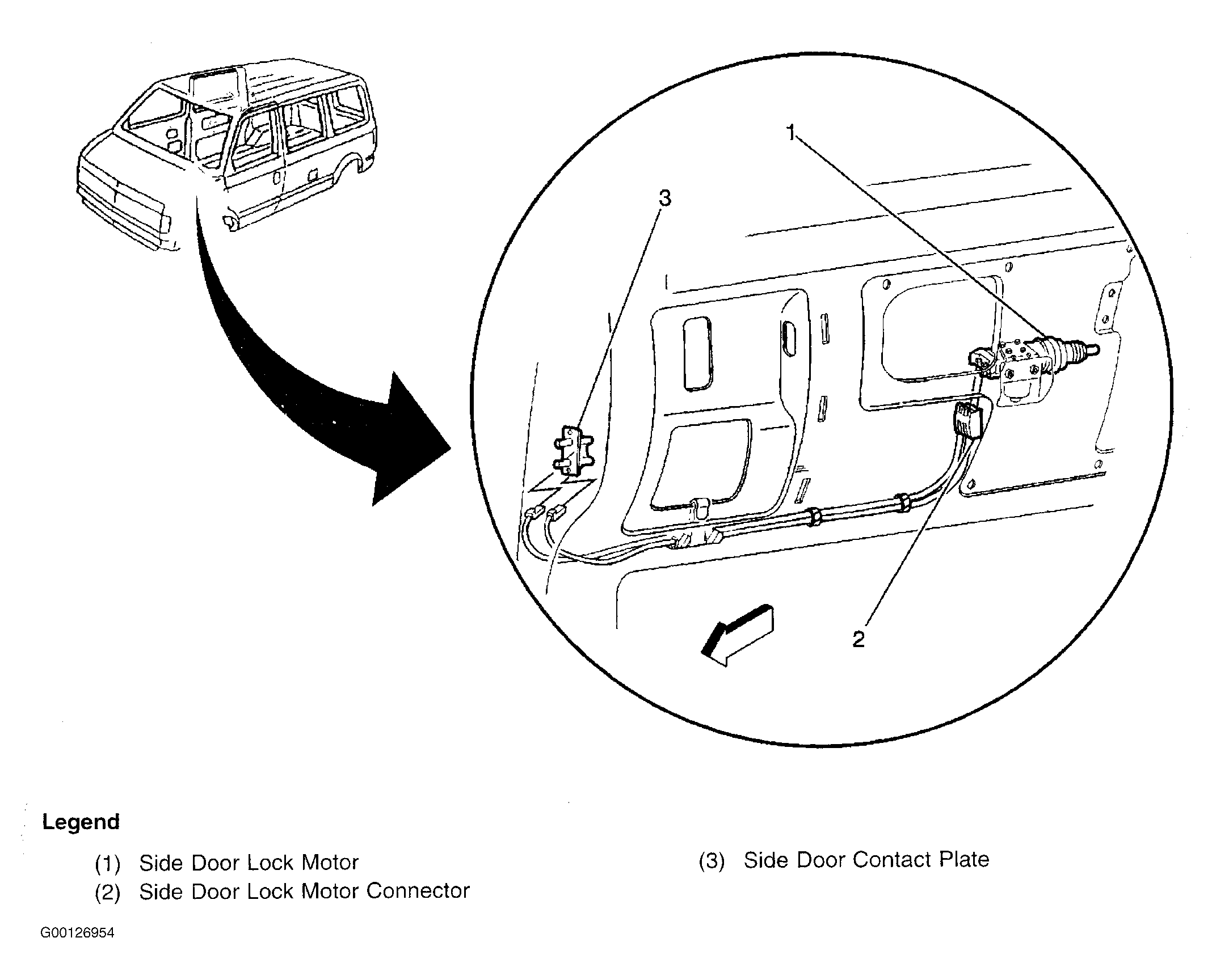

Fig 9: Locating Sliding Door Lock Motor
G00126954Courtesy of GENERAL MOTORS CORP.

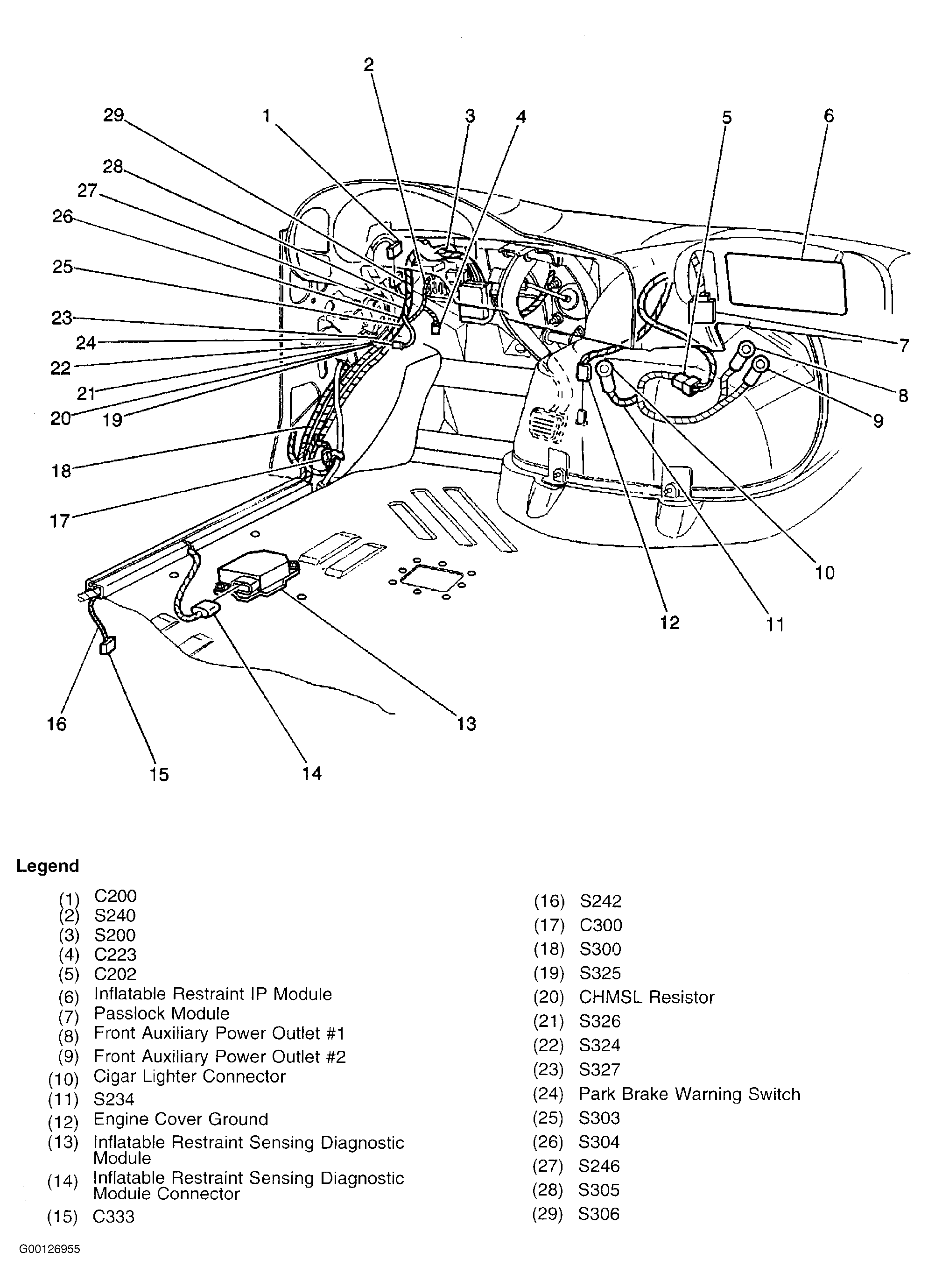

Fig 10: Locating C200, C300 & S305
G00126955Courtesy of GENERAL MOTORS CORP.

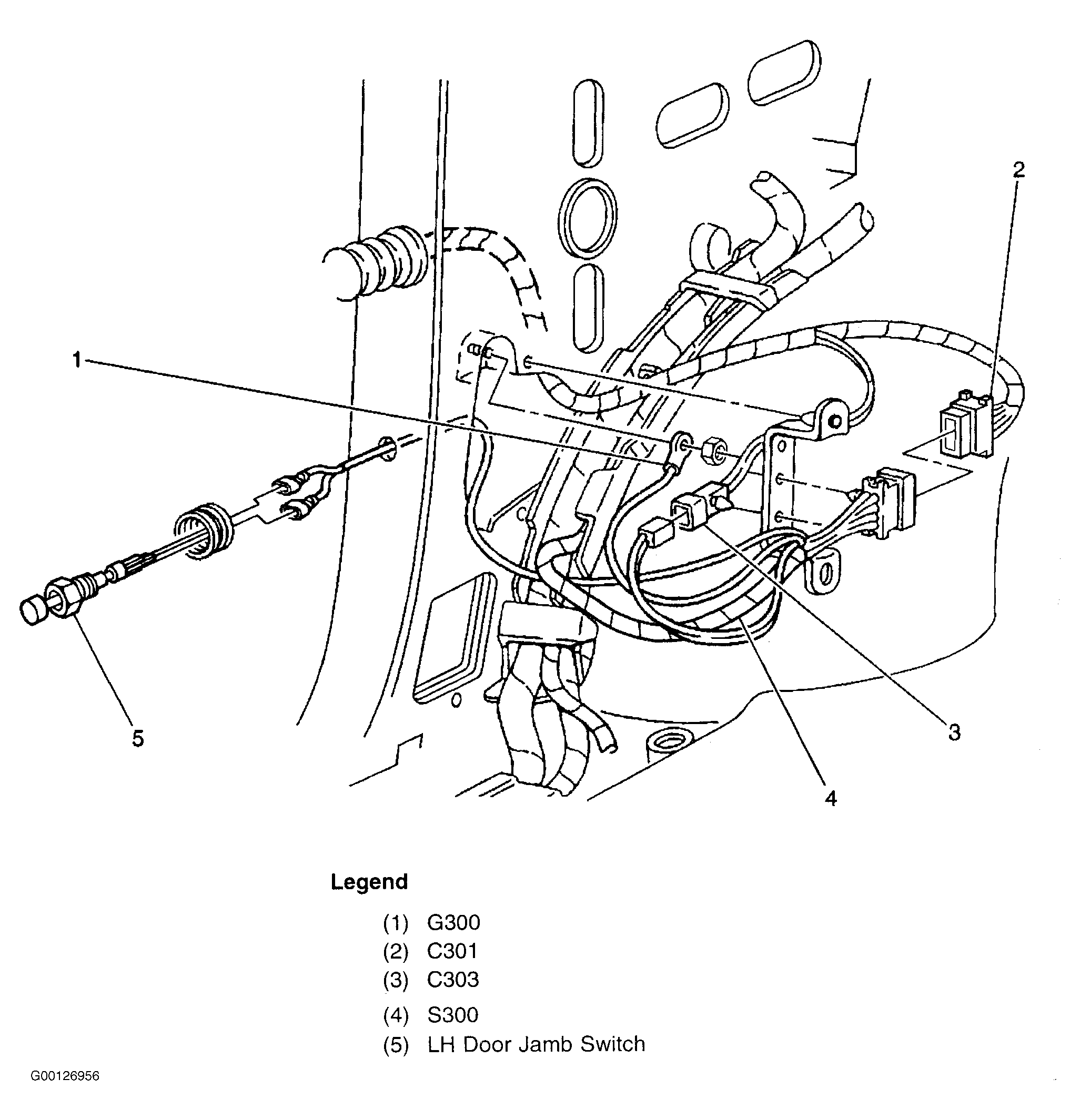

Fig 11: Locating C301
G00126956Courtesy of GENERAL MOTORS CORP.

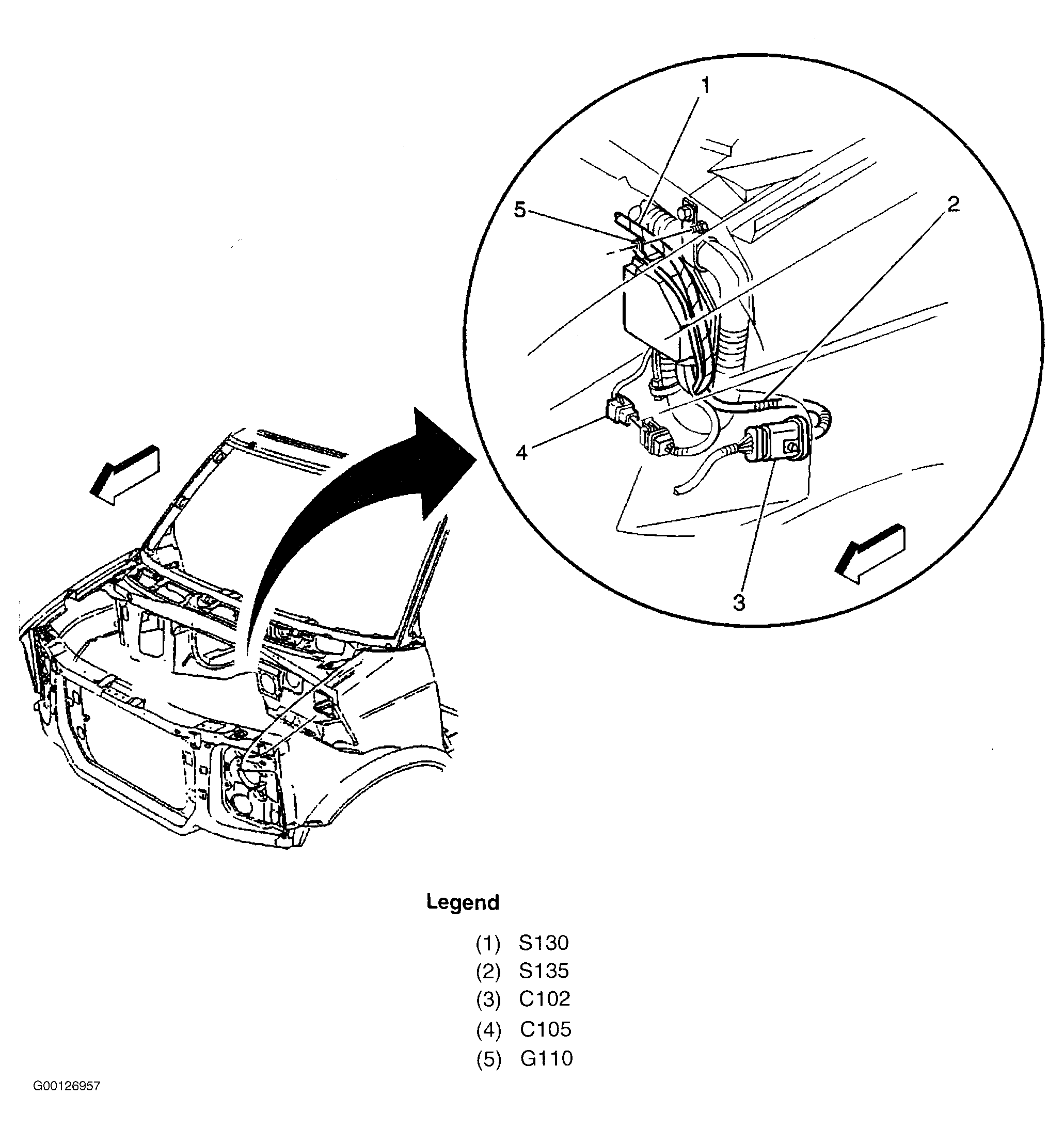

Fig 12: Locating G110
G00126957Courtesy of GENERAL MOTORS CORP.

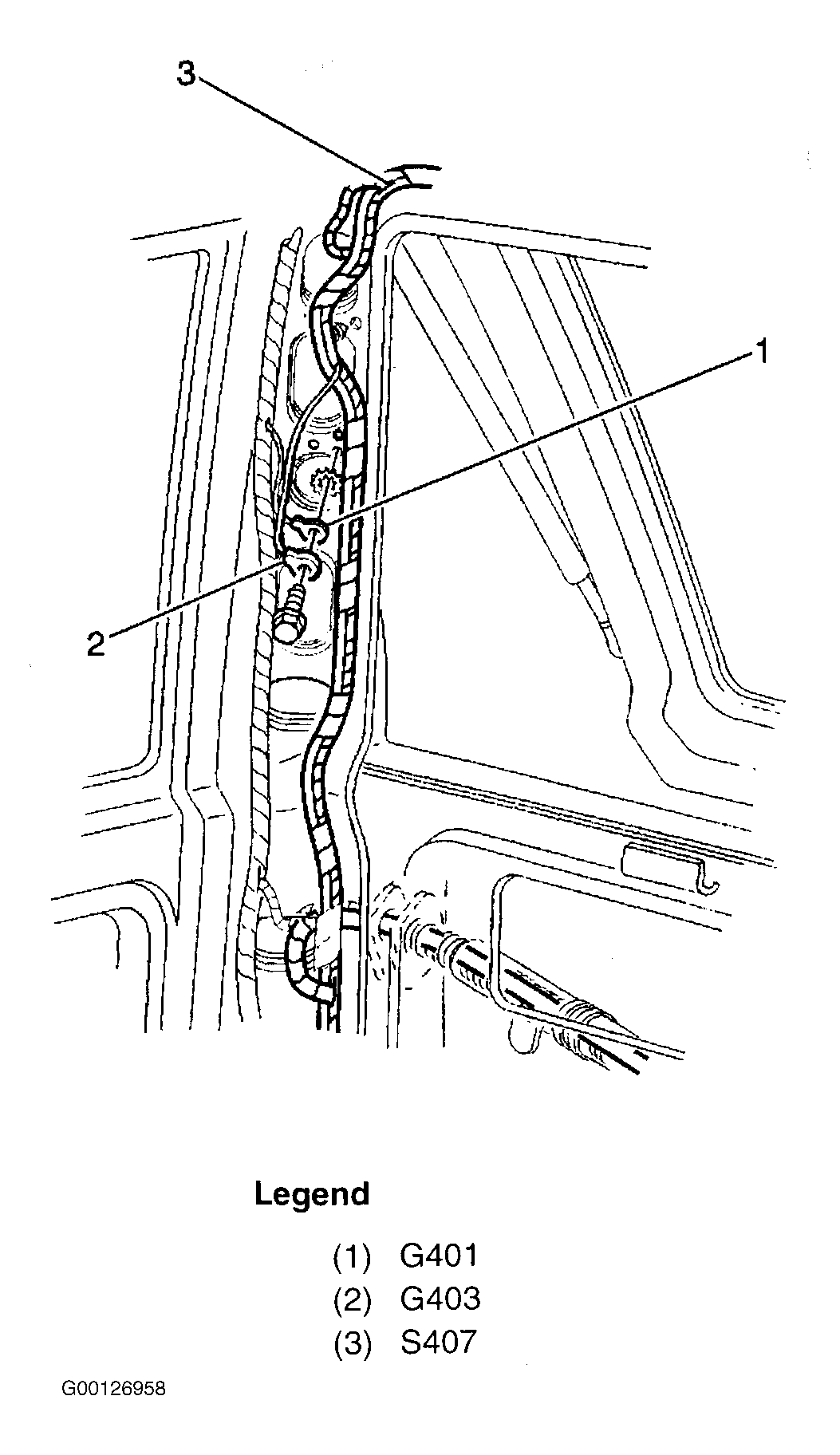

Fig 13: Locating G403 & S407
G00126958Courtesy of GENERAL MOTORS CORP.

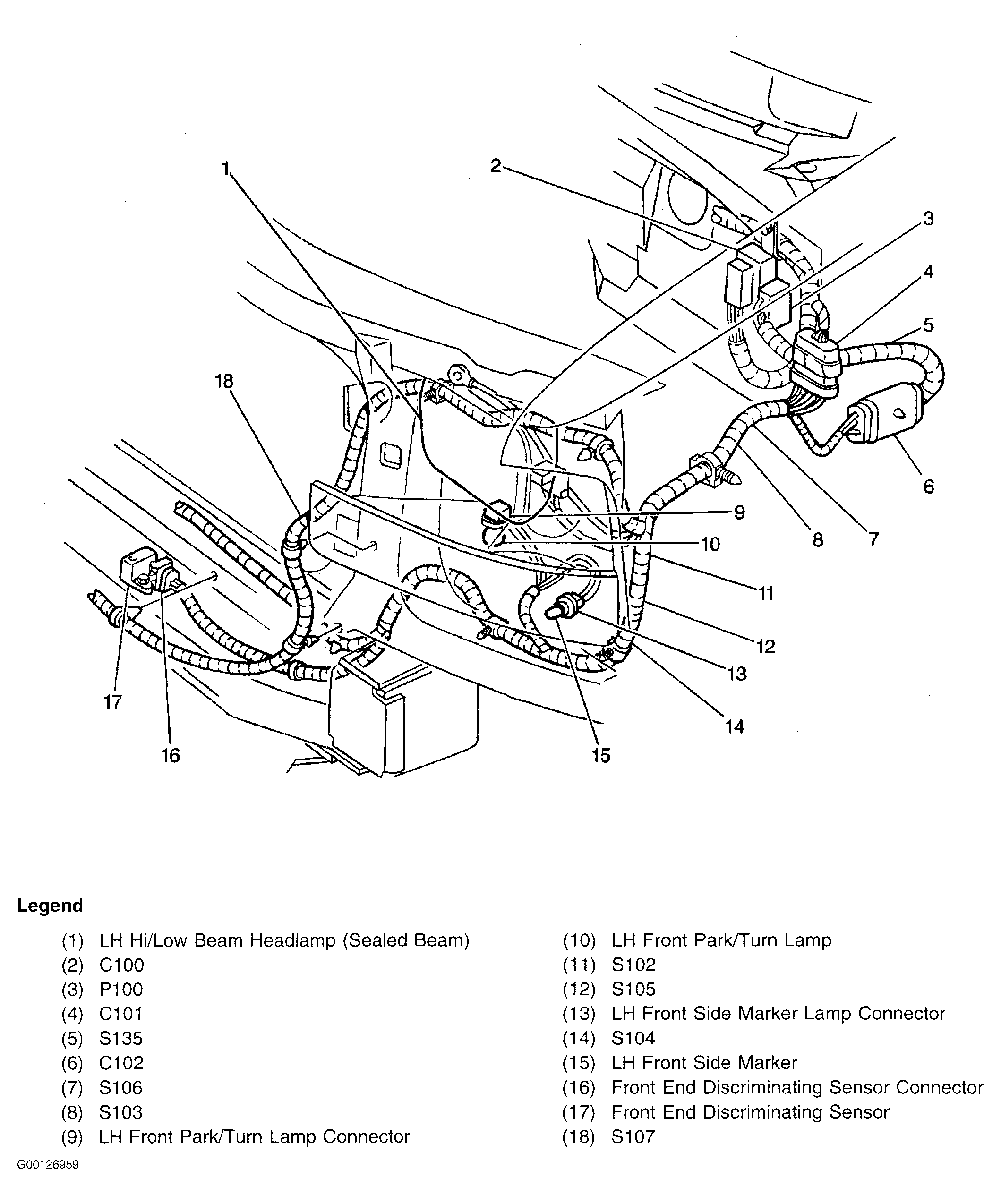

Fig 14: Locating P100
G00126959Courtesy of GENERAL MOTORS CORP.

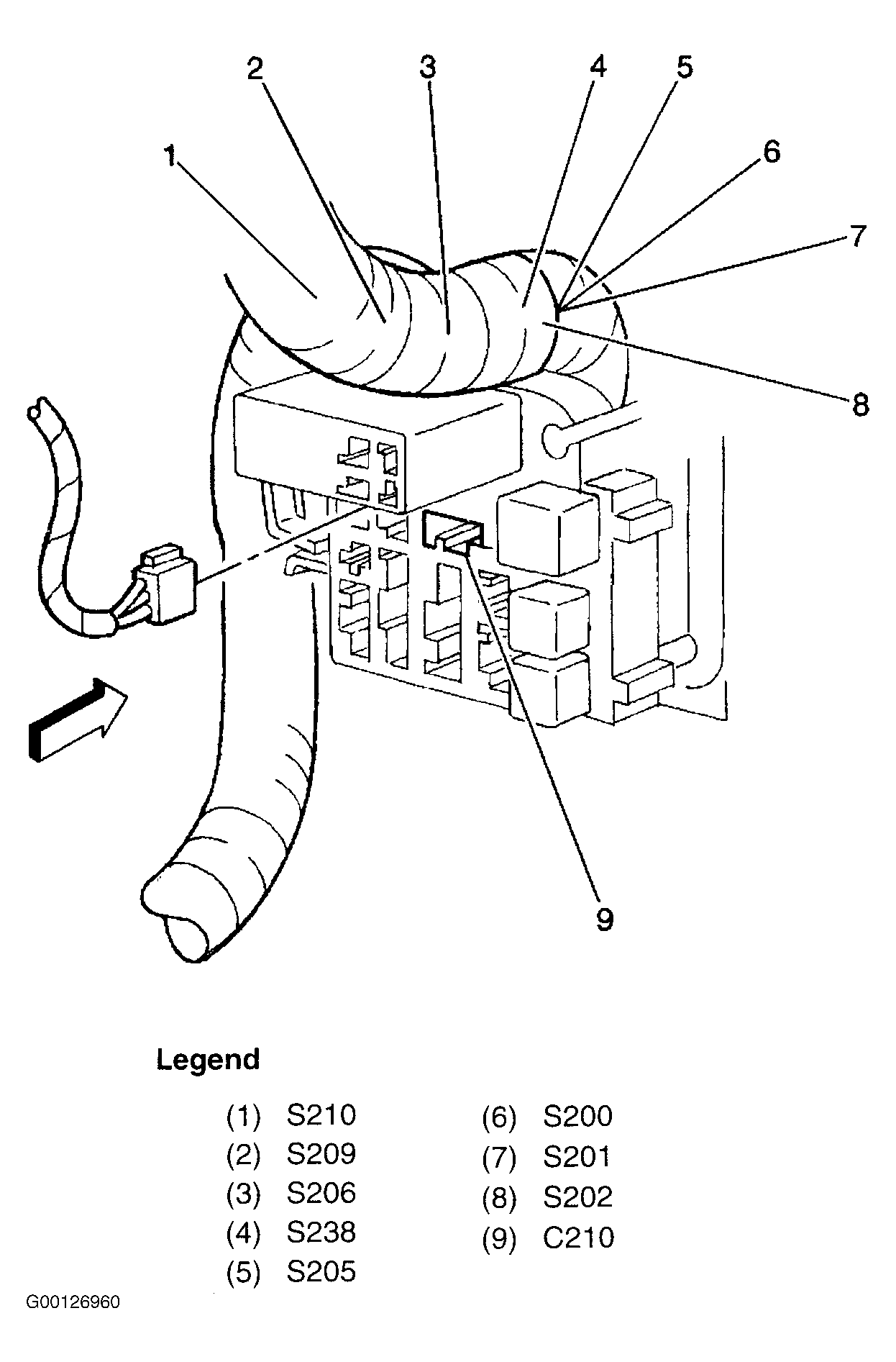

Fig 15: Locating S206
G00126960Courtesy of GENERAL MOTORS CORP.

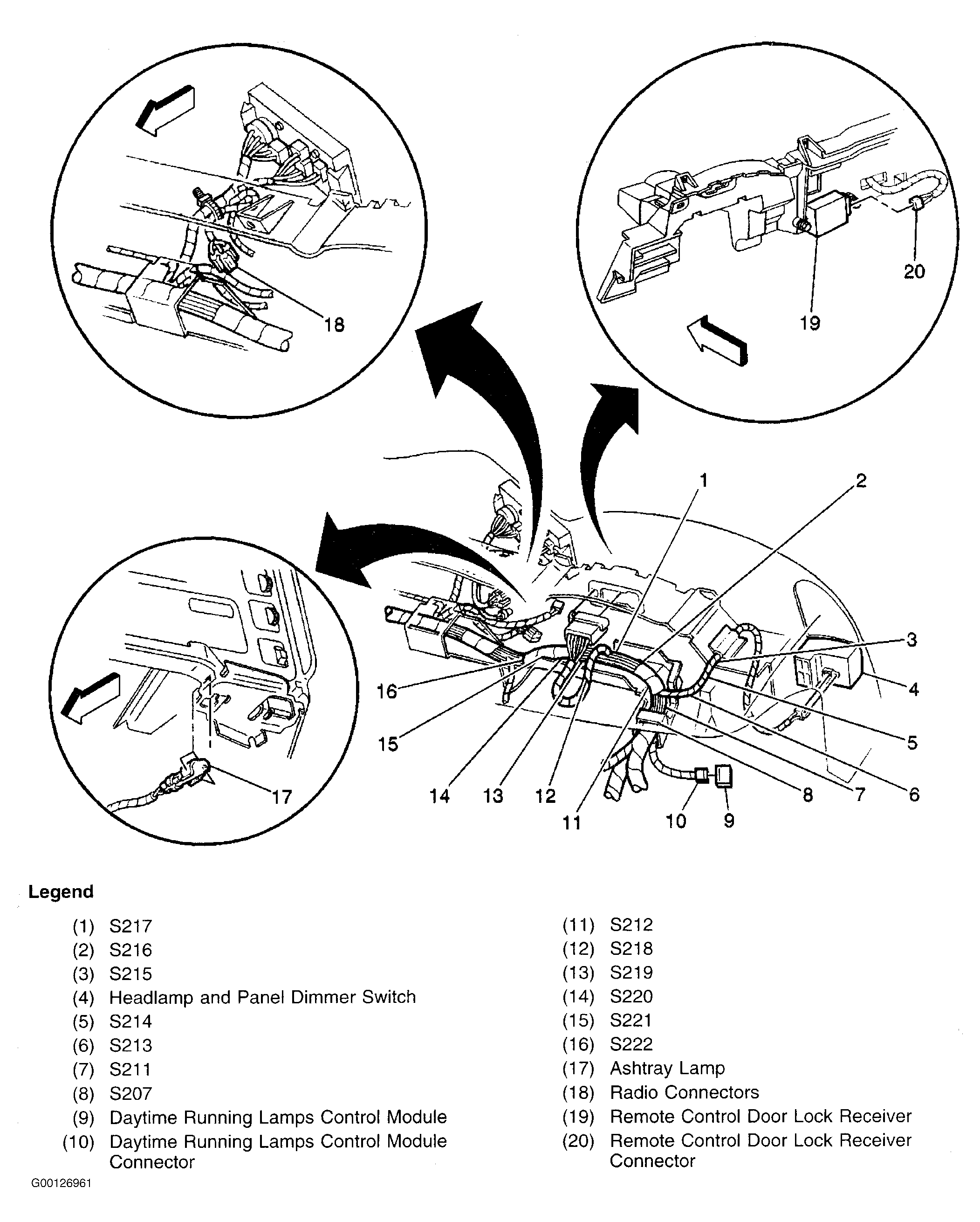

Fig 16: Locating S220
G00126961Courtesy of GENERAL MOTORS CORP.

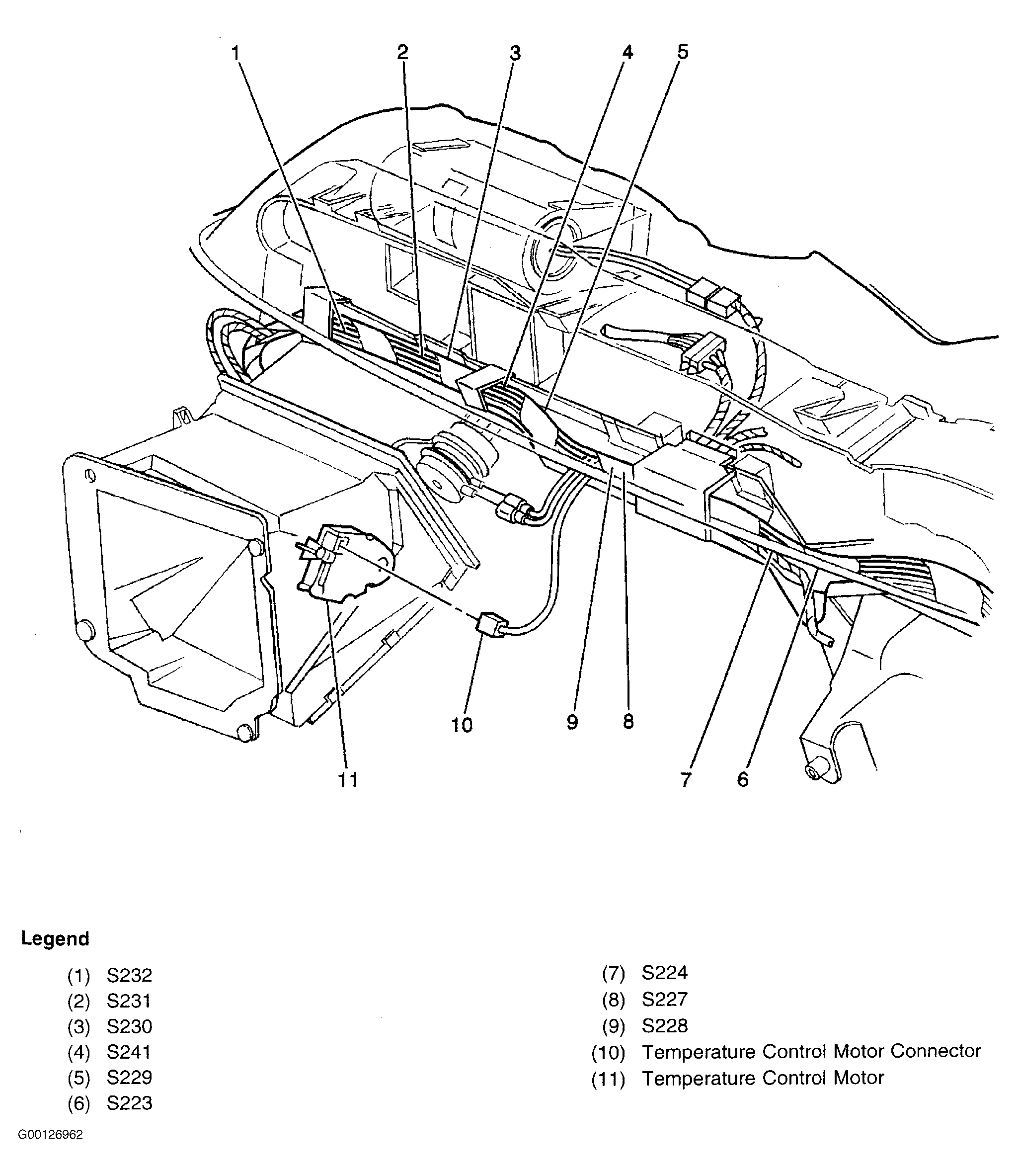

Fig 17: Locating S223, S227, S228, S229, S230, S231 & S232
G00126962Courtesy of GENERAL MOTORS CORP.

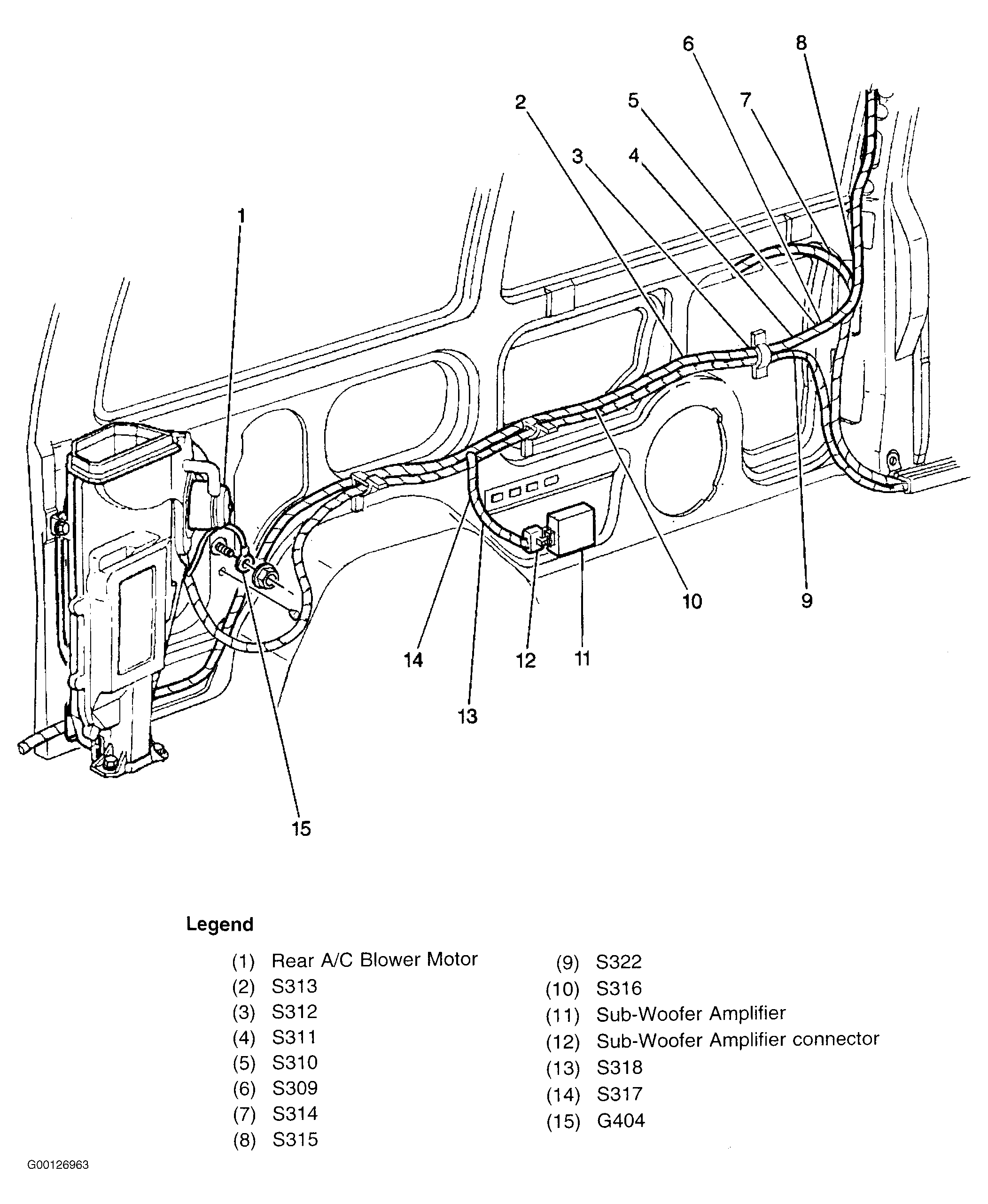

Fig 18: Locating S316
G00126963Courtesy of GENERAL MOTORS CORP.
