Center of Front Powertrain Components (X0D)

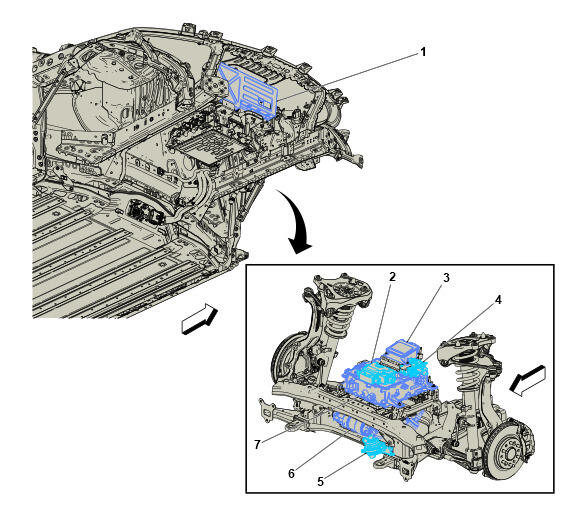

GM5967281Courtesy of GENERAL MOTORS COMPANY
Items
1. T18B Battery Charger 2 (K2O / K2W) T18B Battery Charger 2 X1 ((LHD & K2O) & X0D) , or T18B Battery Charger 2 X1 (LHD & K2W) , or T18B Battery Charger 2 X1 (RHD & K2W) , or T18B Battery Charger 2 X2 ((LHD & K2O) & X0D) , or T18B Battery Charger 2 X2 (LHD & K2W) , or T18B Battery Charger 2 X2 (RHD & K2W) , or T18B Battery Charger 2 X3 (K2O & K2W)
2. A28B Hybrid/Electric Vehicle Battery Charging Disconnect Module Relay (K2O / K2W) A28B Hybrid/Electric Vehicle Battery Charging Disconnect Module Relay X1 ((LHD & K2O) & X0D) , or A28B Hybrid/Electric Vehicle Battery Charging Disconnect Module Relay X1 (K2W) , or A28B Hybrid/Electric Vehicle Battery Charging Disconnect Module Relay X2 ((LHD & K2O) & X0D) , or A28B Hybrid/Electric Vehicle Battery Charging Disconnect Module Relay X2 (K2W) , or A28B Hybrid/Electric Vehicle Battery Charging Disconnect Module Relay X3 ((LHD & K2O) & X0D) , or A28B Hybrid/Electric Vehicle Battery Charging Disconnect Module Relay X3 (K2W) , or A28B Hybrid/Electric Vehicle Battery Charging Disconnect Module Relay X4 (K2O / K2W)
3. F128A Hybrid/Electric Vehicle Battery Cut-Off Actuator (X0D) F128A Hybrid/Electric Vehicle Battery Cut-Off Actuator X1 (X0D) , or F128A Hybrid/Electric Vehicle Battery Cut-Off Actuator X2 ((K28 / K2W) & X0D) , or F128A Hybrid/Electric Vehicle Battery Cut-Off Actuator X2 (K2O & X0D)
4. E54V Hybrid/Electric Vehicle Coolant Heater E54V Hybrid/Electric Vehicle Coolant Heater X1 (LHD) , or E54V Hybrid/Electric Vehicle Coolant Heater X1 (RHD) , or E54V Hybrid/Electric Vehicle Coolant Heater X2
5. Q116 Hybrid/Electric Vehicle Electronics Coolant Pump Q116 Hybrid/Electric Vehicle Electronics Coolant Pump (LHD) , or Q116 Hybrid/Electric Vehicle Electronics Coolant Pump (RHD)
6. K43 Power Steering Control Module K43 Power Steering Control Module X1 , or K43 Power Steering Control Module X2 , or K43 Power Steering Control Module X3
T18 Battery Charger T18 Battery Charger X1 (X0D) , or T18 Battery Charger X2 ((K28 / K2W) & X0D) , or T18 Battery Charger X2 ((LHD & K2O) & X0D) , or T18 Battery Charger X3 ((LHD & K2O) & X0D) , or T18 Battery Charger X3 (LHD & K28) , or T18 Battery Charger X3 (LHD & K2W) , or T18 Battery Charger X3 (RHD & K2W) , or T18 Battery Charger X4 ((LHD & K2O) & X0D) , or T18 Battery Charger X4 (LHD & K28) , or T18 Battery Charger X4 (LHD & K2W) , or T18 Battery Charger X4 (RHD & K2W) , or T18 Battery Charger X5 ((LHD & K2O) & X0D) , or T18 Battery Charger X5 (LHD & K28) , or T18 Battery Charger X5 (LHD & K2W) , or T18 Battery Charger X5 (RHD & K2W) , or T18 Battery Charger X6 , or T18 Battery Charger X7 , or T18 Battery Charger X8 , or T18 Battery Charger X9
