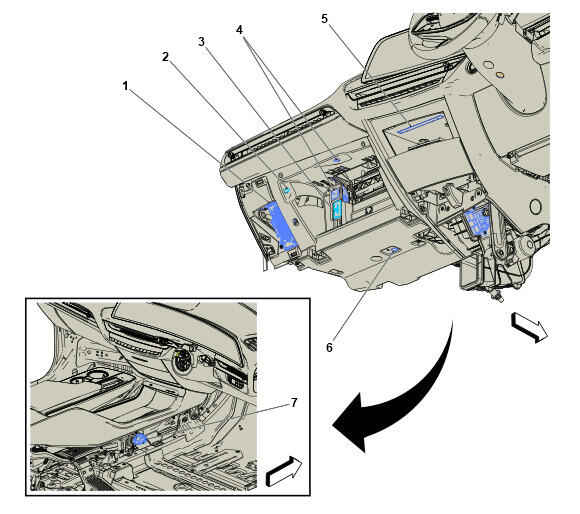

Lower left of Instrument Panel Components (RHD)

GM6420105Courtesy of GENERAL MOTORS COMPANY
Items
1. X51A Instrument Panel Wiring Harness Junction Block X51A Instrument Panel Wiring Harness Junction Block - Connector (RHD)
2. M91 Instrument Panel Compartment Door Latch Actuator M91 Instrument Panel Compartment Door Latch Actuator
3. X20 Card Reader Receptacle ((UKM and UXP) / UKR) X20 Card Reader Receptacle X1 ((UKM & UXP) / UKR) , or X20 Card Reader Receptacle X2 ((UKM & UXP) / UKR)
4. E27 Instrument Panel Compartment Lamp E27 Instrument Panel Compartment Lamp
5. E1W Instrument Panel Light Conductor Lamp E1W Instrument Panel Light Conductor Lamp
6. E8VA Front Floor Courtesy Lamp - Left E8VA Front Floor Courtesy Lamp - Left
7. M37BP Rear Programmable Mode Valve Actuator M37BP Rear Programmable Mode Valve Actuator
