Knock Sensor Replacement - Bank 1 (AWD)
Knock Sensor Replacement - Bank 1 (AWD)

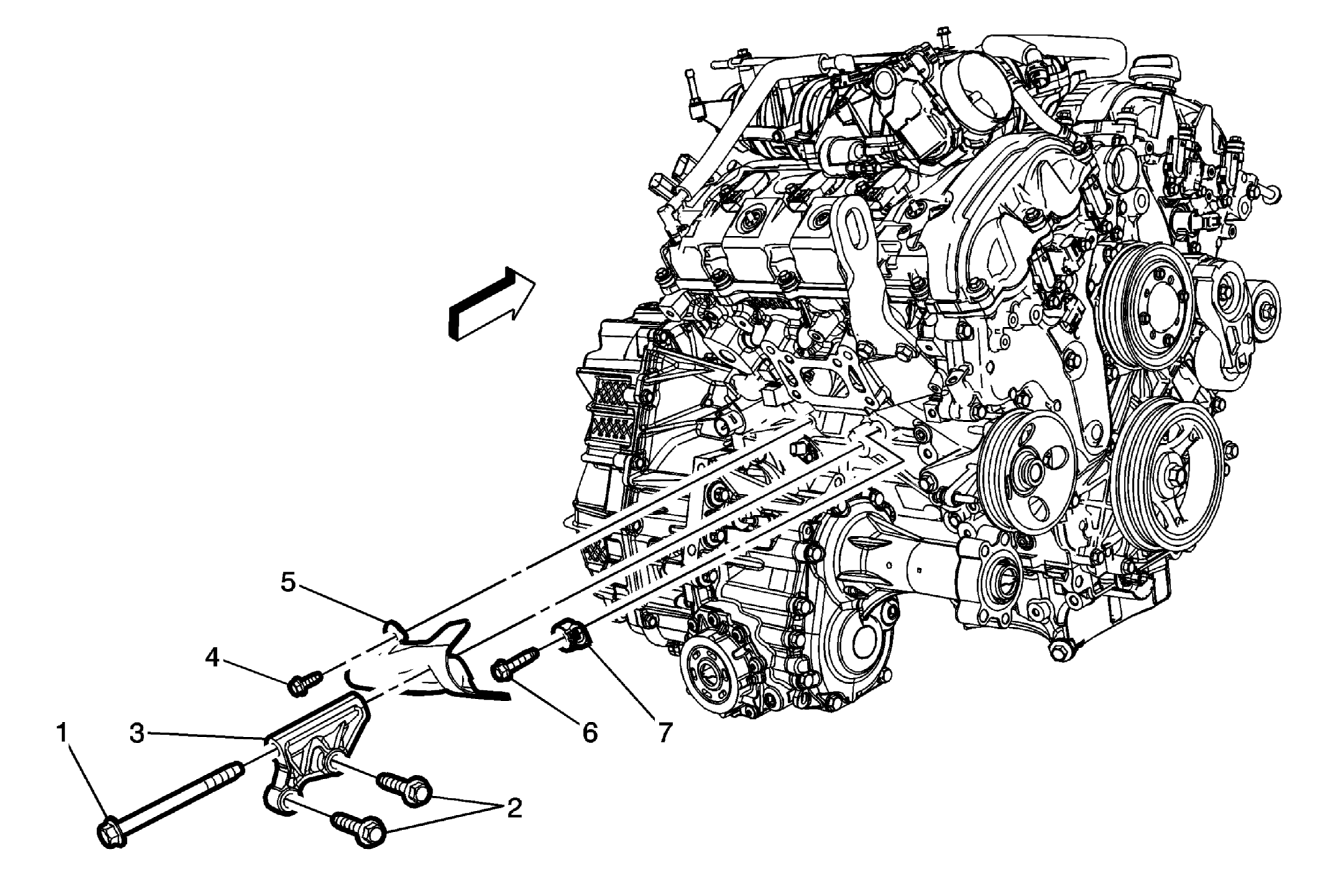

| Callout | Component Name |
|---|---|
| Preliminary Procedures Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle . |
|
| 1 | Transmission Brace Bolt
CAUTION:
Refer to Fastener Caution . Tighten 58 N.m (42 lb ft) |
| 2 | Transmission Brace Bolt (Qty: 2) Tighten 58 N.m (42 lb ft) |
| 3 | Transmission Brace |
| 4 | Knock Sensor Heat Shield Bolt Tighten 9 N.m (80 lb in) |
| 5 | Knock Sensor Heat Shield |
| 6 | Knock Sensor Bolt Tighten 25 N.m (18 lb ft) |
| 7 | Knock Sensor Procedure Disconnect the electrical connector. |
