Installation Procedure

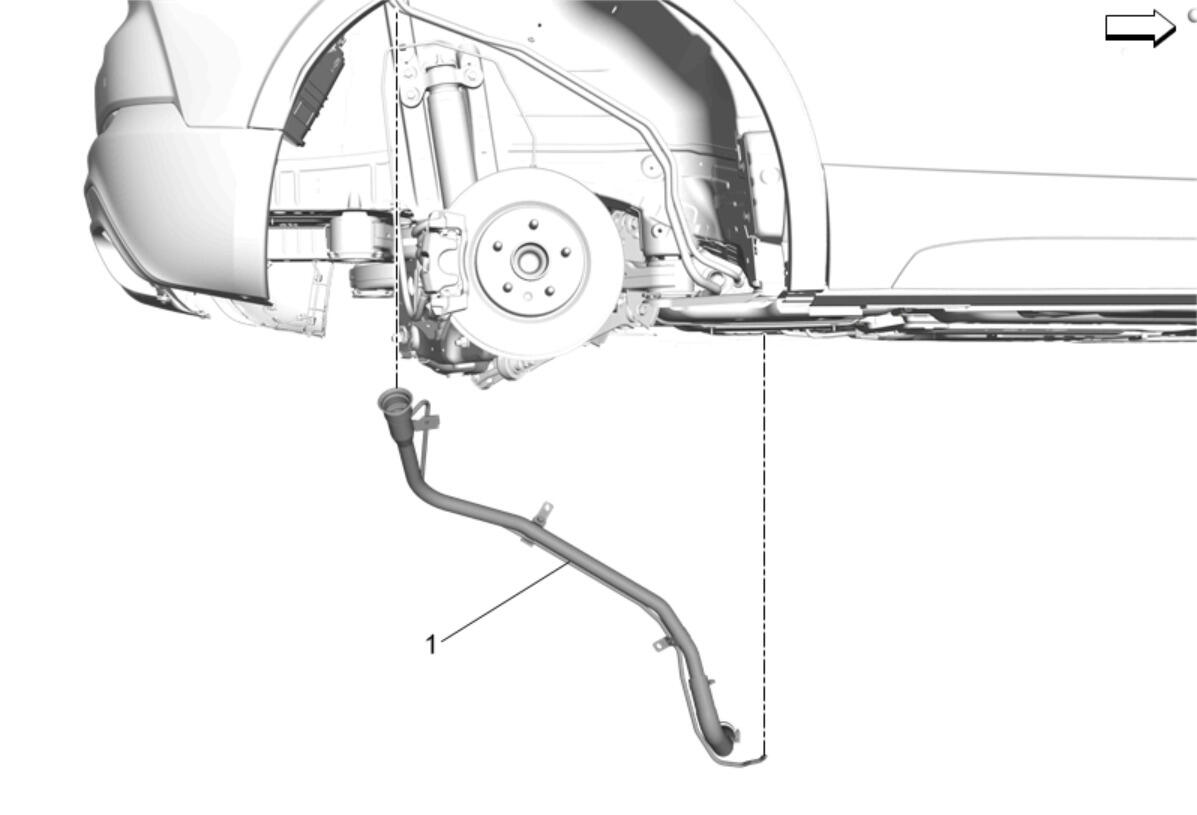

Fuel Tank Filler Pipe (1) - Install

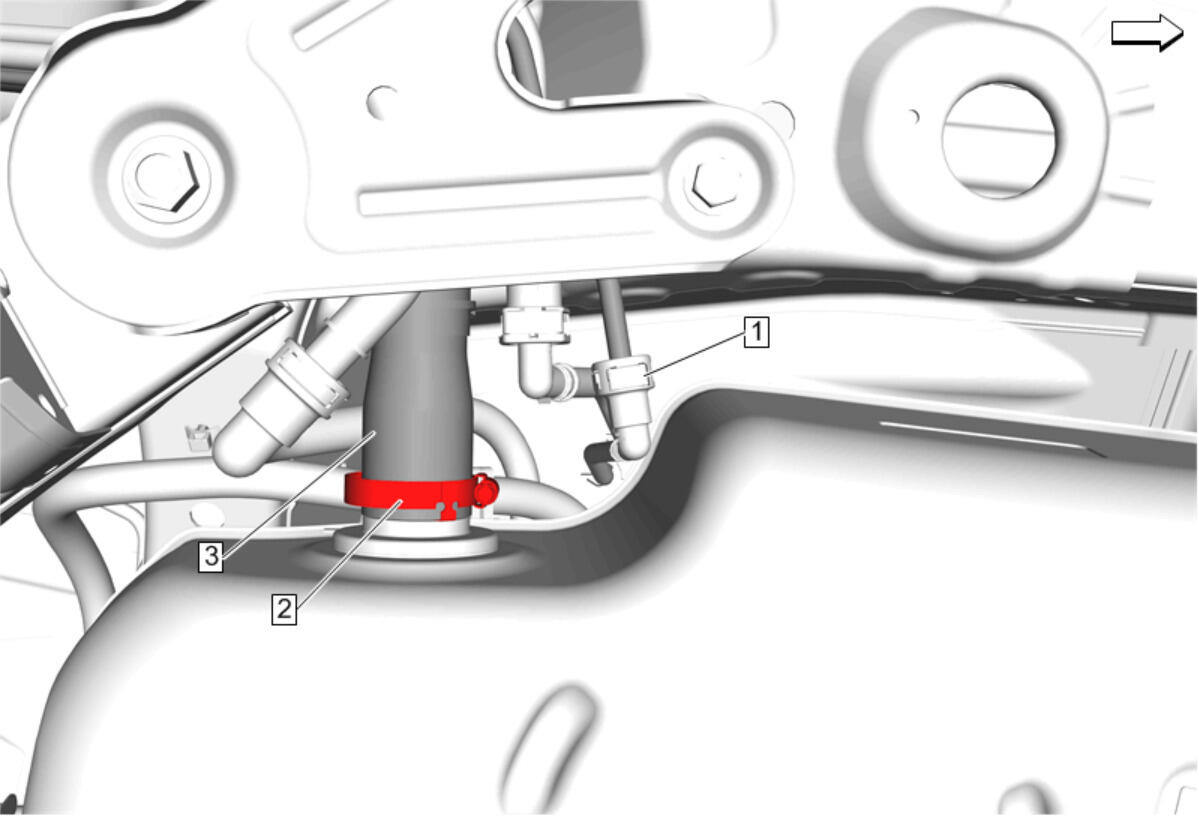

Fuel Tank Filler Hose (3) - Install
- Fuel Tank Filler Hose Clamp (2) - Tighten 3.5 N.m (31 lb in)
- Fuel Tank Vent Pipe (1) - Connect - Plastic Collar Quick Connect Fitting Service

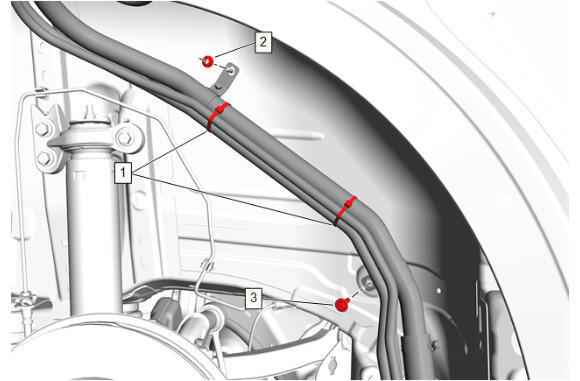

Fuel Tank Filler Pipe Bracket Bolt (3) - Install and tighten 9 N.m (80 lb in)
- Fuel Tank Filler Pipe Nut (2) - Install and tighten 9 N.m (80 lb in)
- Tie Strap (1) - Install NEW [2x]

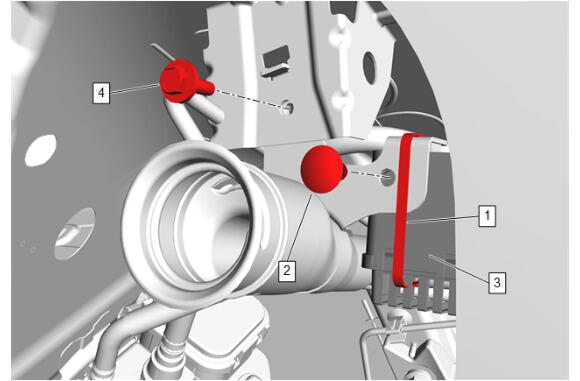

Fuel Tank Filler Pipe Ground Bolt (4) - Install and tighten 9 N.m (80 lb in)
- Evaporative Emission Canister Air Inlet Hose (3) - Install
- Retainer (2) - Install
- Tie Strap (1) - Install NEW
- Rear Wheelhouse Liner - Install - Rear Wheelhouse Liner Replacement
- Fuel Tank Filler Pipe Housing - Install - Fuel Tank Filler Pipe Housing Replacement
CAUTION:
Refer to Fastener Caution .
