X51A Fuse Block - Instrument Panel

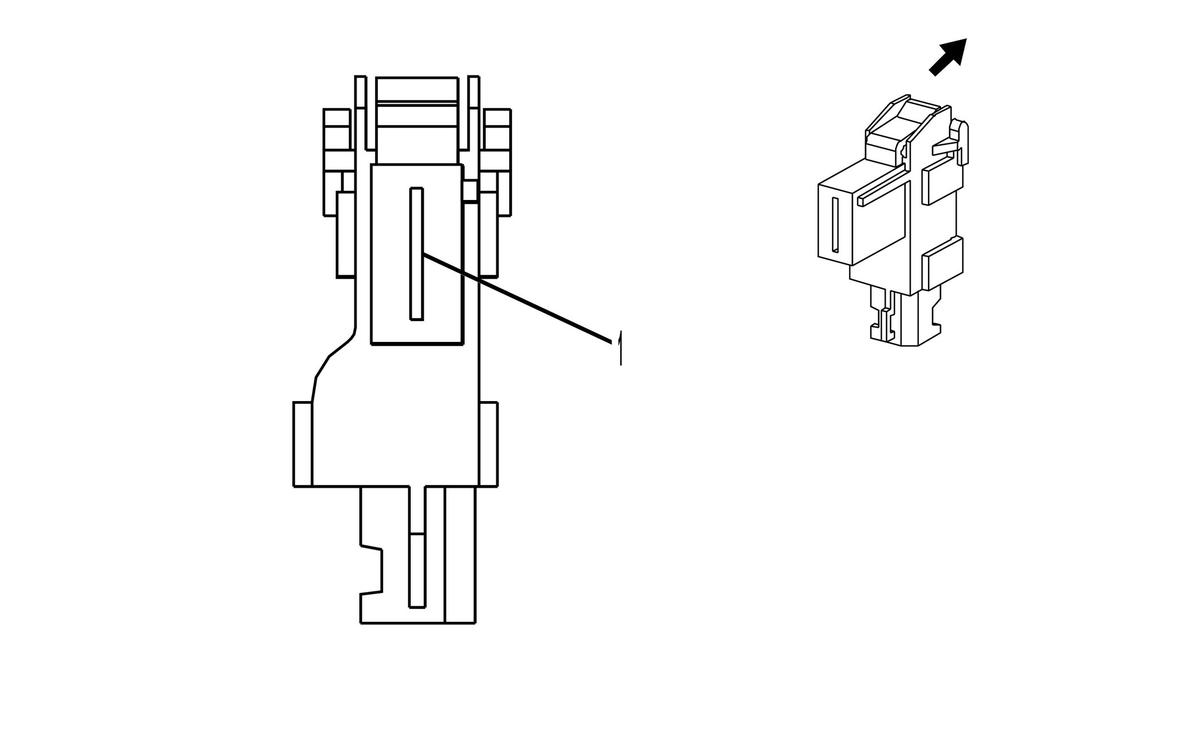

Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13575856 | J-35616-4A (PU) | J-38125-36 | Not Required | Not Required | Not Required | Not Required |
| II | 13575857 | J-35616-32 (OR) | J-38125-36 | Not Required | Not Required | Not Required | Not Required |
| III | 13575858 | J-35616-42 (RD) | J-38125-36 | Not Required | Not Required | Not Required | Not Required |
| IV | 13578858 | J-35616-4A (PU) | J-38125-36 | Not Required | Not Required | Not Required | Not Required |
| V | 13578860 | J-35616-4A (PU) | J-38125-36 | Not Required | Not Required | Not Required | Not Required |
| VI | 13582335 | J-35616-42 (RD) | J-38125-36 | Not Required | Not Required | Not Required | Not Required |
| VII | 19368242 | J-35616-32 (OR) | J-38125-36 | Not Required | Not Required | Not Required | Not Required |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | - | - | - | Not Occupied | - | - |
| F1Y | 0.5 | RD/GN | 5140 | Secondary Fused Battery Positive Voltage 51 | IV | - |
| F2Y | 0.5 | RD/BU | 5240 | Secondary Fused Battery Positive Voltage 52 | IV | - |
| F3Y | 0.5 | RD/VT | 5340 | Secondary Fused Battery Positive Voltage 53 | IV | - |
| F4Y | 0.5 | RD/WH | 5440 | Secondary Fused Battery Positive Voltage 54 | IV | - |
| F5Y | 0.5 | RD/GY | 5540 | Secondary Fused Battery Positive Voltage 55 | IV | - |
| F6Y | 0.5 | RD/VT | 5640 | Secondary Fused Battery Positive Voltage 56 | IV | - |
| F7Y | 0.5 | RD/WH | 5740 | Secondary Fused Battery Positive Voltage 57 | IV | - |
| F8Y | 1.5 | RD/YE | 5840 | Secondary Fused Battery Positive Voltage 58 | IV | - |
| F10Y | 0.35 | RD/GN | 1202 | Battery Positive Voltage 12 | I | - |
| F11Y | 0.5 | RD/BN | 5940 | Secondary Fused Battery Positive Voltage 59 | IV | - |
| F12Y | 0.35 0.5 0.35 |
RD/BN RD/YE RD/WH |
440 442 3440 |
Secondary Fused Battery Positive Voltage 4 Primary Fused Battery Positive Voltage 4 Secondary Fused Battery Positive Voltage 34 |
I IV I |
C67/CJ2 C67/CJ2 KEM |
| F13Y | 0.5 | RD/GY | 3540 | Secondary Fused Battery Positive Voltage 35 | IV | - |
| F14Y | 0.75 | RD/BU | 1240 | Secondary Fused Battery Positive Voltage 12 | V | - |
| F15Y | 0.35 | RD/YE | 1142 | Primary Fused Battery Positive Voltage 11 | I | - |
| F18Y | 0.5 | RD/YE | 1142 | Primary Fused Battery Positive Voltage 11 | IV | - |
| F19Y | 0.35 | RD/GY | 2840 | Secondary Fused Battery Positive Voltage 28 | I | - |
| F20X | 0.5 | YE | 6817 | LED Backlight Dimming Control 1 | IV | - |
| F20Y | 0.5 | YE | 6817 | LED Backlight Dimming Control 1 | IV | - |
| F21Y | 0.35 | VT | 801 | Retained Accessory Power Control | I | - |
| F22Y | 1 | VT | 1301 | Retained Accessory Power Control 3 | V | - |
| F25X | 1.5 | GY/BN | 3761 | Infotainment Regulated Supply | IV | - |
| F25Y | 0.35 | RD/GN | 742 | Primary Fused Battery Positive Voltage 7 | I | - |
| F26X | 1.5 | VT/GN | 39 | Run/Crank Ignition 1 Voltage | IV | UVD |
| F26Y | 0.35 | VT/BN | 241 | Run Ignition 3 Voltage 2 | I | UVD |
| F27X | 1.5 | VT/GN | 39 | Run/Crank Ignition 1 Voltage | IV | - |
| F27Y | 0.5 0.5 |
VT/BK VT/GN |
3 1739 |
Run/Crank Ignition 1 Voltage Run/Crank Ignition 1 Voltage 17 |
IV IV |
- UEU |
| F29X | 1.5 | GY/BN | 3761 | Infotainment Regulated Supply | IV | - |
| F29Y | 0.35 | RD/VT | 5340 | Secondary Fused Battery Positive Voltage 53 | I | (IO5/IO6) |
| F31X | 1.5 | GY/BN | 3761 | Infotainment Regulated Supply | IV | - |
| F31Y | 0.35 | RD/BU | 302 | Battery Positive Voltage 3 | I | - |
| F32X | 1.5 | GY/BN | 3761 | Infotainment Regulated Supply | IV | - |
| F32Y | 0.75 1.5 |
RD/GY RD/GY |
642 642 |
Primary Fused Battery Positive Voltage 6 Primary Fused Battery Positive Voltage 6 |
V IV |
(IO5/IO6)+(MAH/MBC) IO5/IO6 |
| F34Y | 0.5 | RD/VT | 4040 | Secondary Fused Battery Positive Voltage 40 | IV | - |
| J1Y | 1.5 | RD/BN | 2240 | Secondary Fused Battery Positive Voltage 22 | II | - |
| J3Y | 1.5 1.5 |
RD/WH RD/YE |
6440 6540 |
Secondary Fused Battery Positive Voltage 64 Secondary Fused Battery Positive Voltage 65 |
VII VII |
- - |
| J4Y | 1.5 1.5 |
RD/BN RD/BU |
6640 6740 |
Secondary Fused Battery Positive Voltage 66 Secondary Fused Battery Positive Voltage 67 |
VII VII |
- - |
| J6Y | 1.5 | RD/WH | 2040 | Secondary Fused Battery Positive Voltage 20 | II | - |
| R1_1 | 0.35 | GY/GN | 4083 | Retained Accessory Power Relay 2 Coil Control | I | - |
| R1_2 | 0.5 | BK | 1550 | Ground 15 | IV | - |
| R2_1 | 0.5 | YE | 5704 | Endgate Latch Relay Coil Control | IV | - |
| R2_2 | 0.5 | GN/BN | 5706 | Endgate Latch Relay Control | IV | - |
| R2_3 | 0.5 | RD/GY | 3540 | Secondary Fused Battery Positive Voltage 35 | VI | - |
| R2_5 | 0.5 | BU/WH | 6128 | Rear Closure Unlatch Actuator Unlatch Control | VI | - |
| R5_1 | 0.35 | GY/VT | 3264 | Battery Saver Relay Close Control | I | - |
| R5_2 | 0.35 | VT/BU | 3263 | Battery Saver Relay Open Control | I | - |
| R5_5 | 1.5 | RD/VT | 6340 | Secondary Fused Battery Positive Voltage 63 | III | - |
| R5_6 | 0.5 | BK | 1550 | Ground 15 | IV | - |
