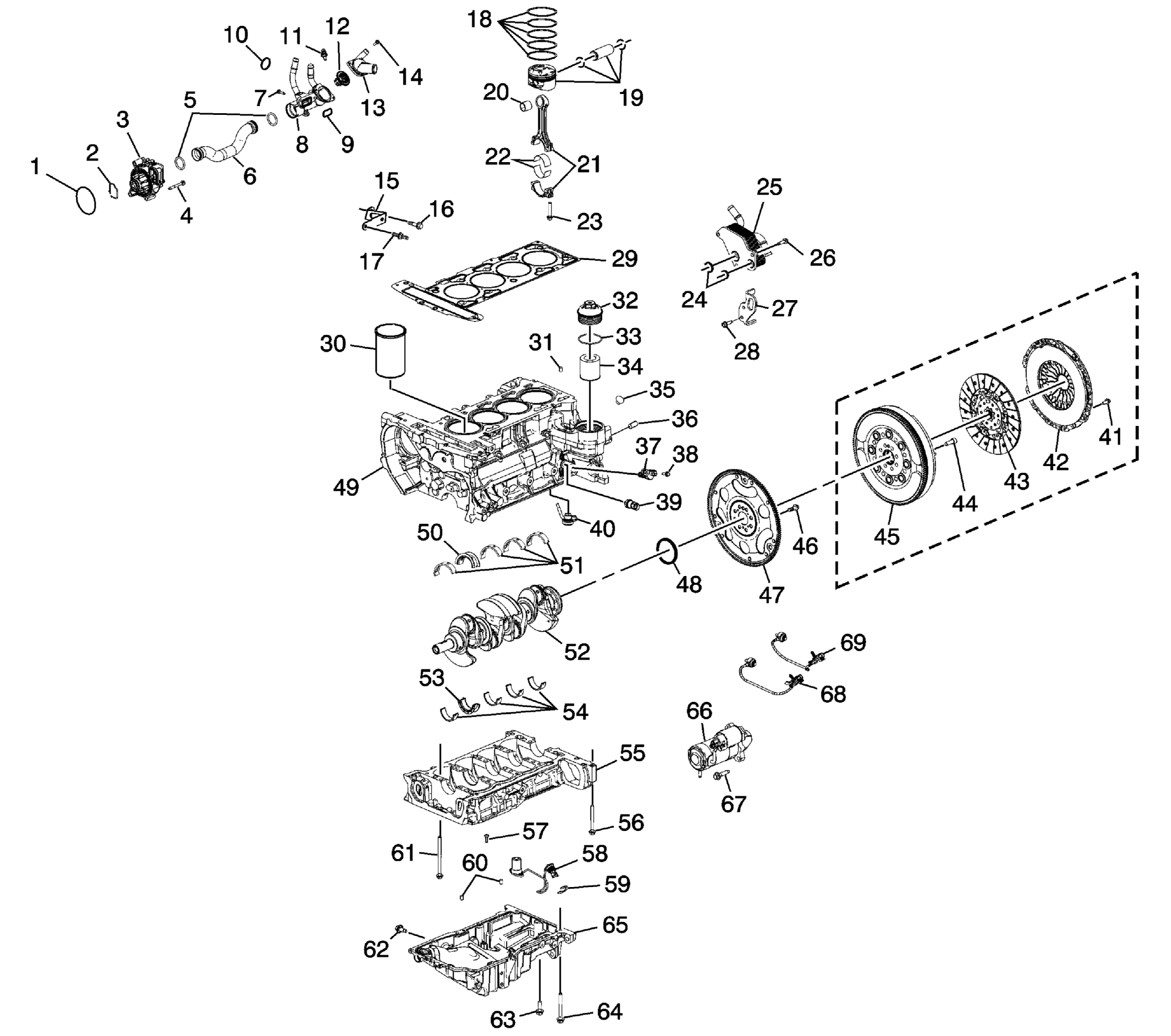

Engine Block and Components
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Water Pump to Engine Block Seal |
| 2 | Water Pump Seal |
| 3 | Water Pump |
| 4 | Water Pump Bolt |
| 5 | Outlet Pipe O-rings |
| 6 | Outlet Pipe |
| 7 | Coolant Thermostat Housing Bolt |
| 8 | Coolant Thermostat Housing |
| 9 | Thermostat Housing to Block Gasket |
| 10 | Coolant Thermostat Housing Seal |
| 11 | Coolant Temperature Sensor |
| 12 | Thermostat |
| 13 | Coolant Inlet |
| 14 | Coolant Inlet Bolt |
| 15 | Water Pipe Support Bracket |
| 16 | Water Pipe Support Bracket Bolt |
| 17 | Water Pipe Support Bracket Bolt Stud |
| 18 | Piston Ring Assembly |
| 19 | Piston Assembly |
| 20 | Connecting Rod Bushing |
| 21 | Connecting Rod |
| 22 | Connecting Rod Bearing |
| 23 | Connecting Rod Cap Bolt |
| 24 | Oil Cooler O-ring |
| 25 | Oil Cooler |
| 26 | Oil Cooler Bolt |
| 27 | Front Lift Bracket |
| 28 | Front Lift Bracket Bolt |
| 29 | Cylinder Head Gasket |
| 30 | Cylinder Bore Liner |
| 31 | Cylinder Head Alignment Pin |
| 32 | Oil Filter Cap |
| 33 | Oil Filter Cap O-ring |
| 34 | Oil Filter |
| 35 | Engine Block Gallery Plug |
| 36 | Engine Block to Transaxle Alignment Pin |
| 37 | Crankshaft Position Sensor |
| 38 | Crankshaft Position Sensor Bolt |
| 39 | Oil Pressure Switch |
| 40 | Piston Oil Nozzle Assembly |
| 41 | Clutch Pressure Plate Bolt |
| 42 | Clutch Pressure Plate |
| 43 | Clutch Driven Plate |
| 44 | Manual Transaxle Flywheel to Crankshaft Bolt |
| 45 | Flywheel - Manual Transaxle |
| 46 | Automatic Transaxle Flywheel to Crankshaft Bolt |
| 47 | Flywheel - Automatic Transaxle |
| 48 | Crankshaft Rear Seal |
| 49 | Engine Block |
| 50 | Crankshaft Thrust Bearing - Upper |
| 51 | Crankshaft Bearing - Upper |
| 52 | Crankshaft |
| 53 | Crankshaft Thrust Bearing - Lower |
| 54 | Crankshaft Bearing - Lower |
| 55 | Lower Crankcase |
| 56 | Lower Crankcase Perimeter Bolt |
| 57 | Oil Level Indicator Plate Bolt |
| 58 | Engine Oil Level Sensor Assembly |
| 59 | Engine Oil Level Sensor Retainer Ring |
| 60 | Engine Oil Pan Alignment Pins |
| 61 | Lower Crankcase Main Bearing Bolt |
| 62 | Engine Oil Pan Drain Plug |
| 63 | Engine Oil Pan Bolt |
| 64 | Engine Oil Pan Long Bolt |
| 65 | Engine Oil Pan |
| 66 | Starter |
| 67 | Starter Bolt |
| 68 | Knock Sensor - Front |
| 69 | Knock Sensor - Rear |
