Engine Control System & Fuel System - 5.3L - Introduction
>>
Schematic and Routing Diagrams
>>
Fuel Hose/Pipes Routing Diagram
Fuel Hose/Pipes Routing Diagram

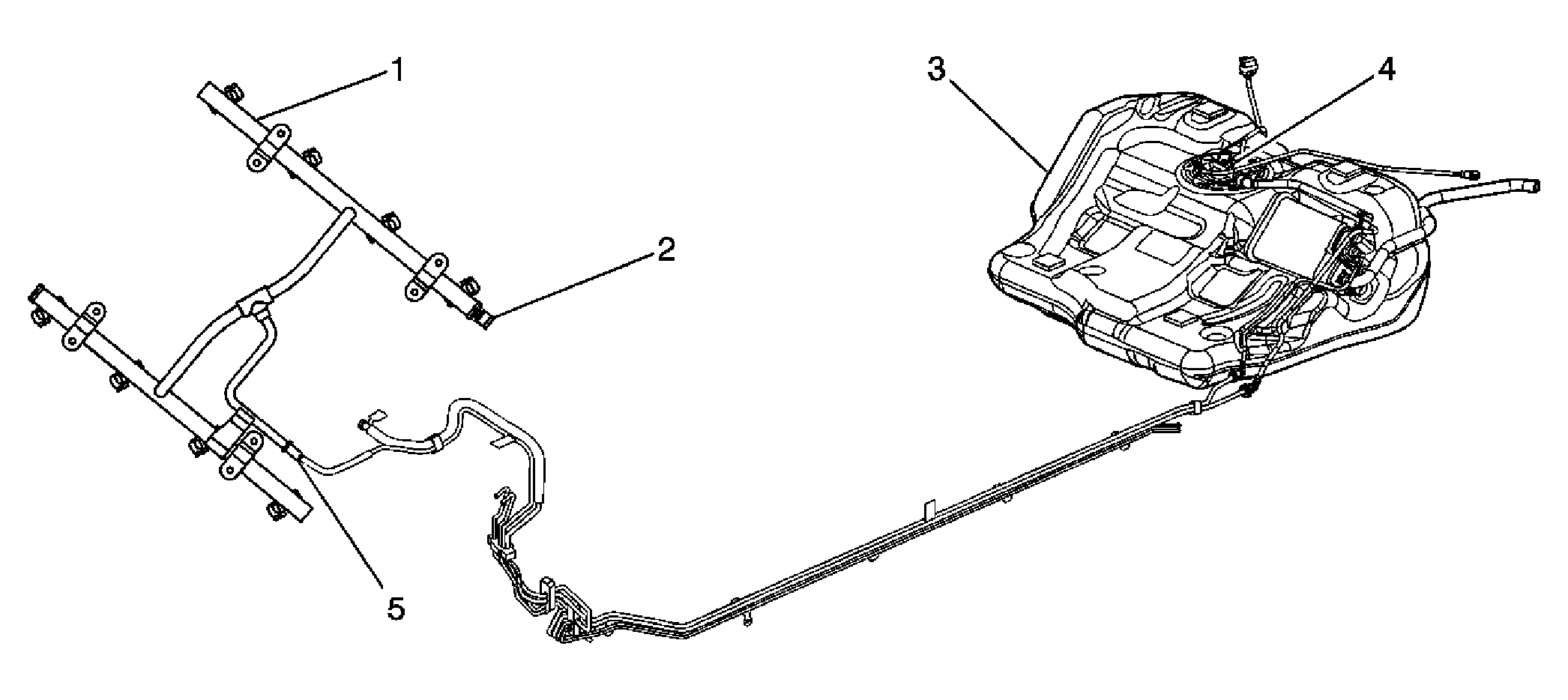

Fig 1: Fuel Hose/Pipes Routing Diagram
Courtesy of GENERAL MOTORS CORP.
Callout
Component Name
1
Fuel Rail
2
Fuel Pressure Service Port
3
Fuel Tank
4
Fuel Pump
5
Fuel Inlet Pipe
