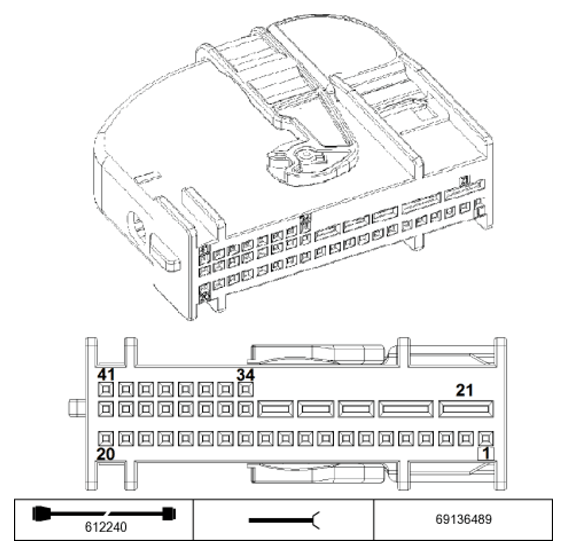

Convertible-Top Module A120*1B Connector End View
Pin Assignments At Plug Connector A120*1B
| Pin | Type | Description /Signal type | Connection /Measuring information |
|---|---|---|---|
| 1 | E | Switch signal | Micro switch, cowl panel locked |
| 2 | E | Switch signal | Micro-switch, right-hand interlocking ring buckle closed |
| 3 | -- | Not used | |
| 4 | E | Switch signal | Microswitch, left loading aid fastening closed |
| 5 | E | Switch signal | Microswitch, right loading aid fastening closed |
| 6 | E | Switch signal | Microswitch, left loading aid fastening open |
| 7 | E | Switch signal | Microswitch, right loading aid fastening open |
| 8 | -- | Not used | |
| 9 | E | Hall sensor signal | Hall effect sensor, right coupling lock opened |
| 10 | A | Supply | Micro switch, cowl panel locked |
| 11 | A | Supply | Micro-switch, right-hand interlocking ring buckle closed |
| 12 | -- | Not used | |
| 13 | A | Supply | Microswitch, left loading aid fastening closed |
| 14 | A | Supply | Microswitch, right loading aid fastening closed |
| 15 | A | Supply | Microswitch, left loading aid fastening open |
| 16 | A | Supply | Microswitch, right loading aid fastening open |
| 17 | -- | Not used | |
| 18 | A | Supply, Hall sensor | Hall effect sensor, right coupling lock opened |
| 19 | M | Ground | Interior light, rear |
| 20 | A | Switch signal, interior lighting | Interior light, rear |
| 21 | A | Activation Drive for hardtop locking | Drive for hardtop locking |
| 22 | A | Activation Drive for hardtop locking | Drive for hardtop locking |
| 23 | A | Activation Electric motor for changeover to loading aid, left | Electric motor for changeover to loading aid, left |
| 24 | M | Ground | Electric motor for changeover to loading aid, left Electric motor for changeover to loading aid, right |
| 25 | A | Activation Electric motor for changeover to loading aid, right | Electric motor for changeover to loading aid, right |
| 26 | A | Supply, Hall sensor | Hall effect sensor, roof package set up |
| 27 | A | Supply, Hall sensor | Right roof package stored hall effect sensor |
| 28 | A | Supply, Hall sensor | Hall effect sensor, roof shell damping action when closing |
| 29 | A | Supply, Hall sensor | Hall effect sensor, roof shell damping action when opening |
| 30 | A | Supply | Micro switch, cowl panel unlocked |
| 31 | A | Supply, Hall sensor | Hall effect sensor, soft top compartment lid closed |
| 32 | A | Supply, Hall sensor | Hall sensor - open soft top compartment lid |
| 33 | A | Supply, Hall sensor | Hall effect sensor, soft top compartment lid damping action when closing |
| 34 | E | Hall sensor signal | Hall effect sensor, roof package set up |
| 35 | E | Hall sensor signal | Right roof package stored hall effect sensor |
| 36 | E | Hall sensor signal | Hall effect sensor, roof shell damping action when closing |
| 37 | E | Hall sensor signal | Hall effect sensor, roof shell damping action when opening |
| 38 | E | Switch signal | Micro switch, cowl panel unlocked |
| 39 | E | Hall sensor signal | Hall effect sensor, soft top compartment lid closed |
| 40 | E | Hall sensor signal | Hall sensor - open soft top compartment lid |
| 41 | E | Hall sensor signal | Hall effect sensor, soft top compartment lid damping action when closing |
