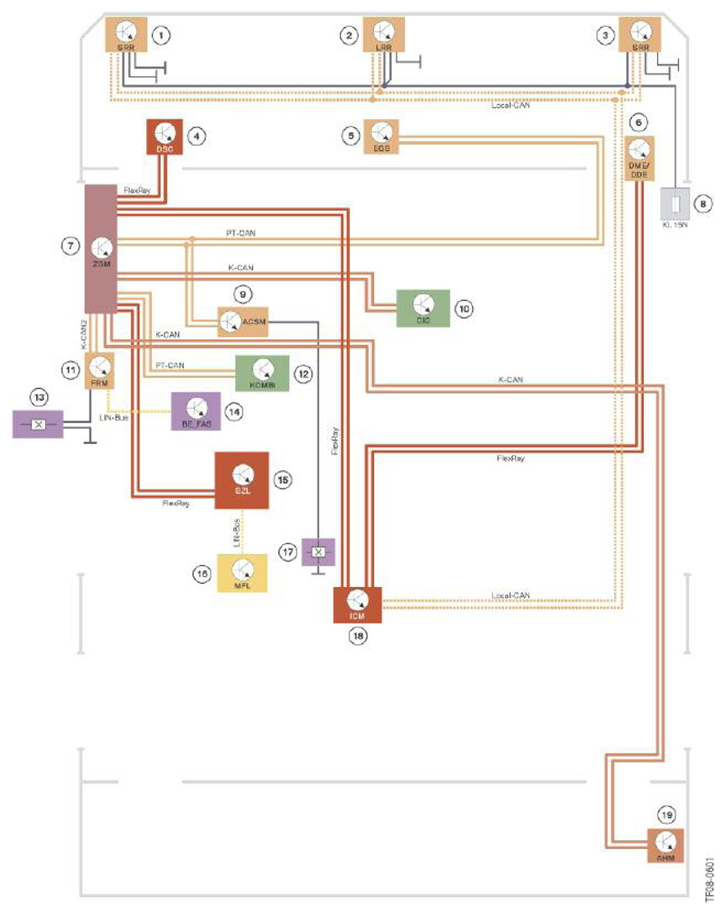

System Circuit Diagram
INDEX REFERENCE CHART
| Index | Explanation |
|---|---|
| 1 | Short-range radar sensor, left |
| 2 | Long-range radar sensor |
| 3 | Short-range radar sensor, right |
| 4 | Dynamic Stability Control |
| 5 | Electronic transmission control unit |
| 6 | Digital Motor Electronics |
| 7 | Central gateway module |
| 8 | Fuse for long-range radar sensor and short-range radar sensors |
| (front | fuse carrier, junction box electronics) |
| 9 | Crash safety module |
| 10 | Car Information Computer |
| 11 | Footwell module |
| 12 | Instrument cluster |
| 13 | Door switch, driver's door |
| 14 | Driver assistance systems operating unit |
| 15 | Steering column switch cluster with steering angle sensor |
| 16 | Multifunction steering wheel button pad |
| 17 | Seat belt buckle contact, driver's seat |
| 18 | Integrated Chassis Management |
