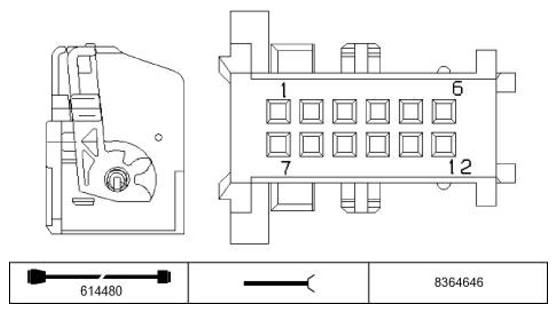

Heating/Air Conditioning System X608 Connector End View
Pin Assignments At Plug Connector X608
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | M | Ground | Junction box, electronics |
| 2 | E/A | Signal, CAN-bus | Junction box, electronics |
| 3 | E/A | Signal, CAN-bus | Junction box, electronics |
| 4 | E | Supply, terminal 30G | Junction box, electronics |
| 5 | A | Pulse width modulation signal, blower | Junction box, electronics |
| 6 | M | Sensor ground | Connector, sensor ground Solar sensor |
| 7 | A | Voltage supply Mixing air control | Mixing air control |
| 8 | A | Voltage supply, solar sensor | Solar sensor |
| 9 | E | Sensor signal Mixing air control | Mixing air control |
| 10 | E | Signal, electric auxiliary heater diesel engine | Junction box, electronics |
| 11 | -- | Not occupied | |
| 12 | E | Sensor signal A96b Convertible top module | Convertible top module |
