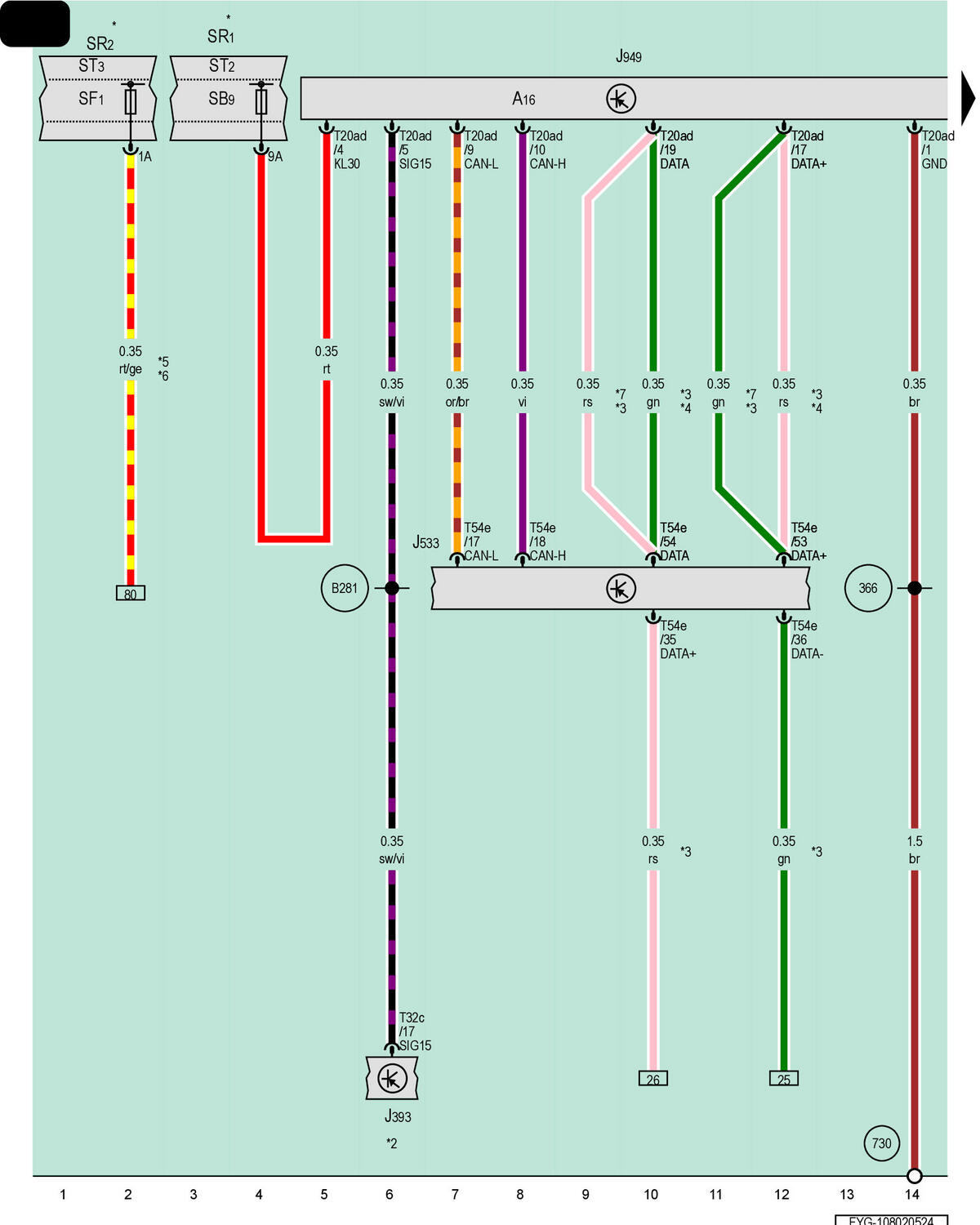

Data Bus On Board Diagnostic Interface, Control Module For Emergency Call Module And Communication Unit
A16
Telematics Emergency Battery
J393
Comfort System Central Control Module
J533
Data Bus on Board Diagnostic Interface
J949
Control Module for Emergency Call Module and Communication Unit
SR1
Relay and Fuse Panel 1
SF1
Fuse 1 (On Fuse Panel F)
ST2
Fuse Panel 2
SR2
Relay and Fuse Panel 2
ST3
Fuse Panel 3
SB9
Fuse 9 (On Fuse Panel B)
T20ad
20-Pin Connector, Black
T32c
32-Pin Connector, Black
T54e
54-Pin Connector, Gray
366
Ground Connection 1 (in Main Wiring Harness)
730
Ground Connection 1 on Right Rear Wheel Housing
B281
Positive Connection 5 (15a) (in Main Wiring Harness)
*
Refer to Applicable Wiring Diagram for Fuse Positions
*2
Refer to Applicable Convenience System Wiring Diagram
*3
Ethernet Connection
*4
Omitted as a Running Change
*5
For Vehicles with China Equipment
*6
For Vehicles with External Vehicle Communication
*7
Running Change
