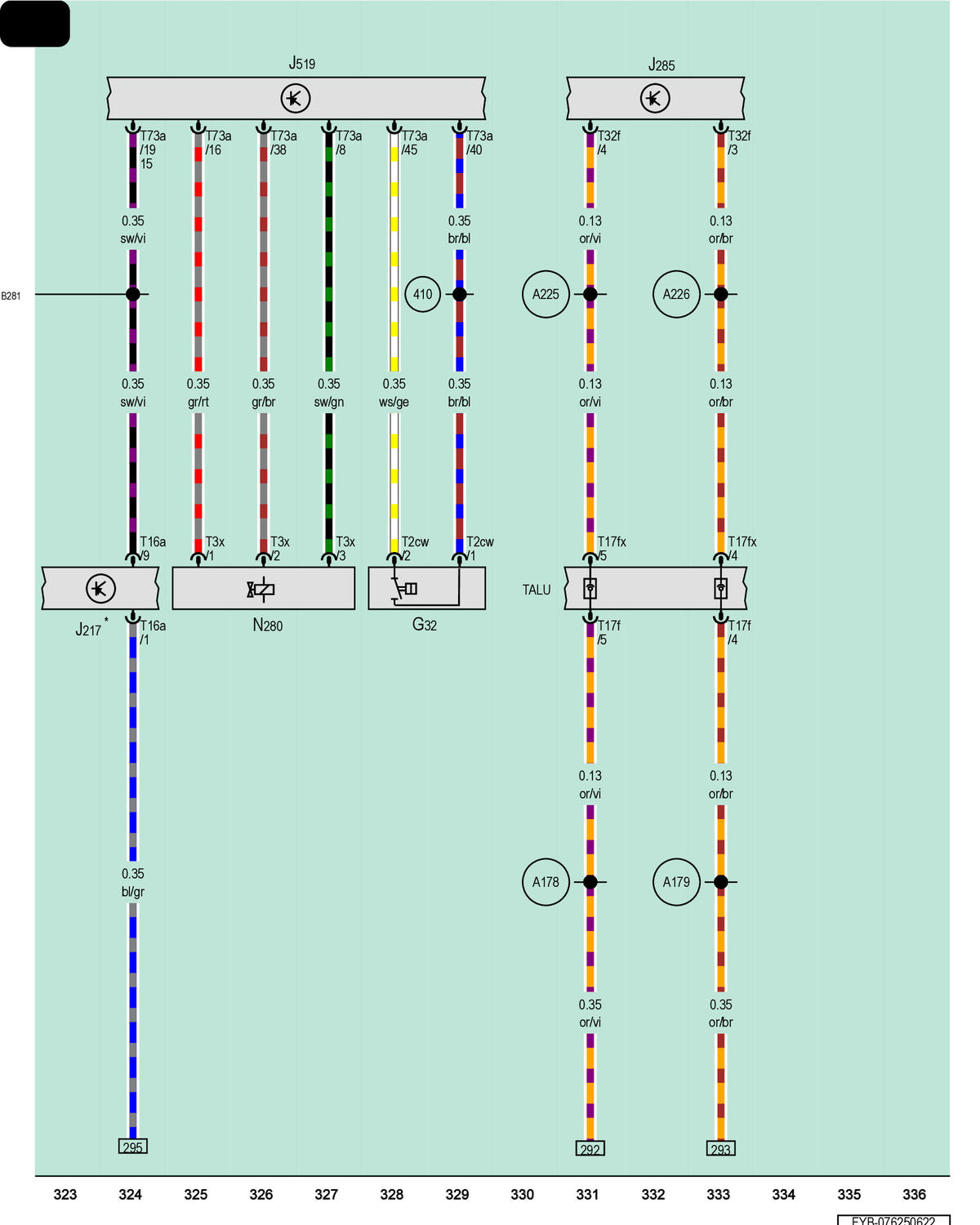

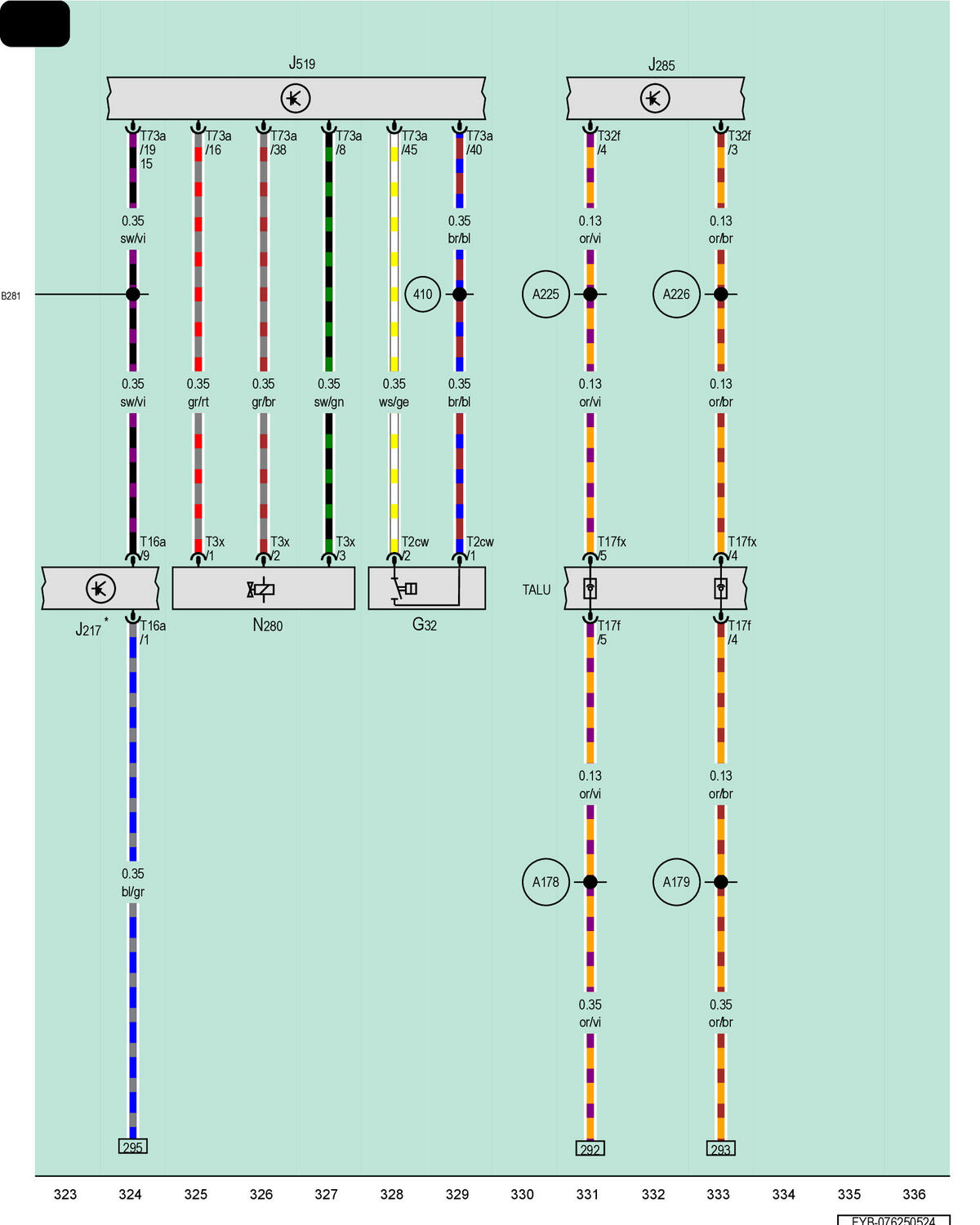

Engine Coolant Level Sensor, Transmission Control Module, Instrument Cluster Control Module, Vehicle Electrical System Control Module, A/C Compressor Regulator Valve
G32
Engine Coolant Level Sensor
J217
Transmission Control Module
J285
Instrument Cluster Control Module
J519
Vehicle Electrical System Control Module
N280
A/C Compressor Regulator Valve
T2cw
2-Pin Connector, Black
T3x
3-Pin Connector, Black
T16a
16-Pin Connector, Black
T17f
17-Pin Connector, Red
T17fx
17-Pin Connector, Red
T32f
32-Pin Connector, Gray
T73a
73-Pin Connector, Black
TALU
Coupling Point on Left A-Pillar, Bottom
410
Sensor Ground Connection 1 (in Main Wiring Harness)
A178
Infotainment CAN Bus High Connection (in Instrument Panel Wiring Harness)
A179
Infotainment CAN Bus Low Connection (in Instrument Panel Wiring Harness)
A225
Infotainment CAN Bus High Connection 2 (in Instrument Panel Wiring Harness)
A226
Infotainment CAN Bus Low Connection 2 (in Instrument Panel Wiring Harness)
B281
Positive Connection 5 (15a) (in Main Wiring Harness)
*
Refer to Applicable Wiring Diagram for Automatic Transmission
