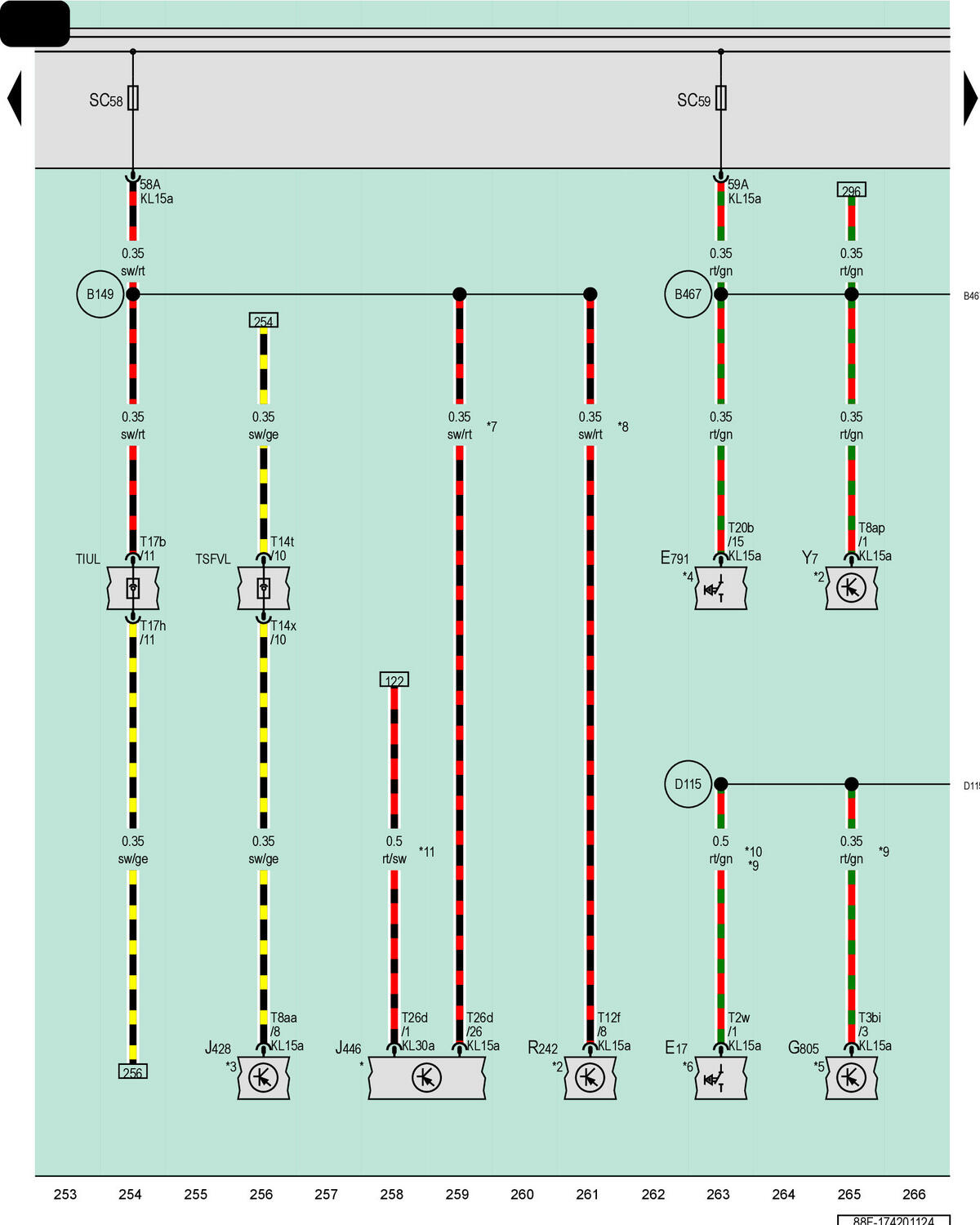

Park/Neutral Position Safety Switch And Back-Up Lamp Switch, Control Unit 1 For Driving And Convenience Functions, Refrigerant Circuit Pressure Sensor, Control Module For Adaptive Cruise Control, Parking Aid Control Module, Driver Assistance Systems Front Camera, Fuse Panel C, Automatic Dimming Interior Rearview Mirror
E17
Park/Neutral Position Safety Switch and Back-Up Lamp Switch
E791
Control Unit 1 for Driving and Convenience Functions
G805
Refrigerant Circuit Pressure Sensor
J428
Control Module for Adaptive Cruise Control
J446
Parking Aid Control Module
R242
Driver Assistance Systems Front Camera
SC
Fuse Panel C
SC58
Fuse 58 (On Fuse Panel C)
SC59
Fuse 59 (On Fuse Panel C)
T2w
2-Pin Connector, Black
T3bi
3-Pin Connector, Black
T8aa
8-Pin Connector, Black
T8ap
8-Pin Connector, Black
T12f
12-Pin Connector, Brown
T14t
14-Pin Connector, Black
T14x
14-Pin Connector, Black
T17b
17-Pin Connector, Black
T17h
17-Pin Connector, Black
T20b
20-Pin Connector, Black
T26d
26-Pin Connector, Black
TIUL
Coupling Point in Interior, Bottom Left
TSFVL
Coupling Point on Left Front Bumper
Y7
Automatic Dimming Interior Rearview Mirror
B149
Positive Connection 2 (15a) (in Interior Wiring Harness)
B467
Connection 3 (in Main Wiring Harness)
D115
Connection 13 (in Engine/Motor Compartment Wiring Harness)
*
Refer to Wiring Diagram for Parking Aid
*2
Refer to Applicable Wiring Diagram
*3
Refer to the Applicable Assistance Systems Wiring Diagram
*4
Refer to the Applicable Wiring Diagram for the Switch and Center Console
*5
Refer to Applicable A/C System Wiring Diagram
*6
Refer to Applicable Engine Wiring Diagram
*7
For Vehicles Without Radio-Controlled Parking
*8
For Vehicles with Driver Assistance Systems Front Camera
*9
For Vehicles Without Hybrid Drive
*10
For Vehicles with a Manual Transmission
*11
For Vehicles with Radio-Controlled Parking
