Ignition/Starter Switch, Access/Start Authorization Control Module, Vehicle Electrical System Control Module, Data Bus On Board Diagnostic Interface, Engine/Motor Control Module

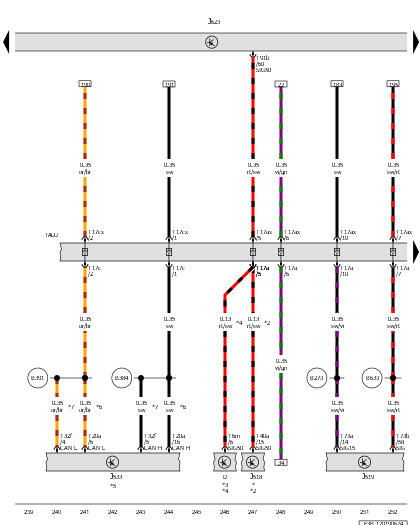

GWWF3B-120190624Courtesy of AUDI OF AMERICA, LLC

Ignition/Starter Switch

J518

Access/Start Authorization Control Module

J519

Vehicle Electrical System Control Module

J533

Data Bus on Board Diagnostic Interface

J623

Engine/Motor Control Module

T6m

6-Pin Connector, Black

T17a

17-Pin Connector, Blue

T17ax

17-Pin Connector, Blue

T17c

17-Pin Connector, Brown

T17cx

17-Pin Connector, Brown

T20a

20-Pin Connector, Black

T32f

32-Pin Connector, Black

T40a

40-Pin Connector, Black

T73a

73-Pin Connector, Black

T73b

73-Pin Connector, Black

T91b

91-Pin Connector, Black

TALU

Coupling Point on Left A-Pillar, Bottom

B273

Positive Connection (15) (in Main Wiring Harness)

B384

Powertrain CAN Bus High Connection 2 (in Main Wiring Harness)

B391

Powertrain CAN Bus Low Connection 2 (in Main Wiring Harness)

B633

Brake Pedal Switch Connection (in Main Wiring Harness)

Refer to the Applicable Access/Start Authorization System Wiring Diagram

*2

For Vehicles with Keyless Access Authorization

*3

Refer to Applicable Wiring Diagram for Multifunction Steering Wheel

*4

For Vehicles Without Keyless Access Authorization

*5

Refer to Applicable Wiring Diagram for Data Bus Networking

*6

Through March 2024

*7

From March 2024
