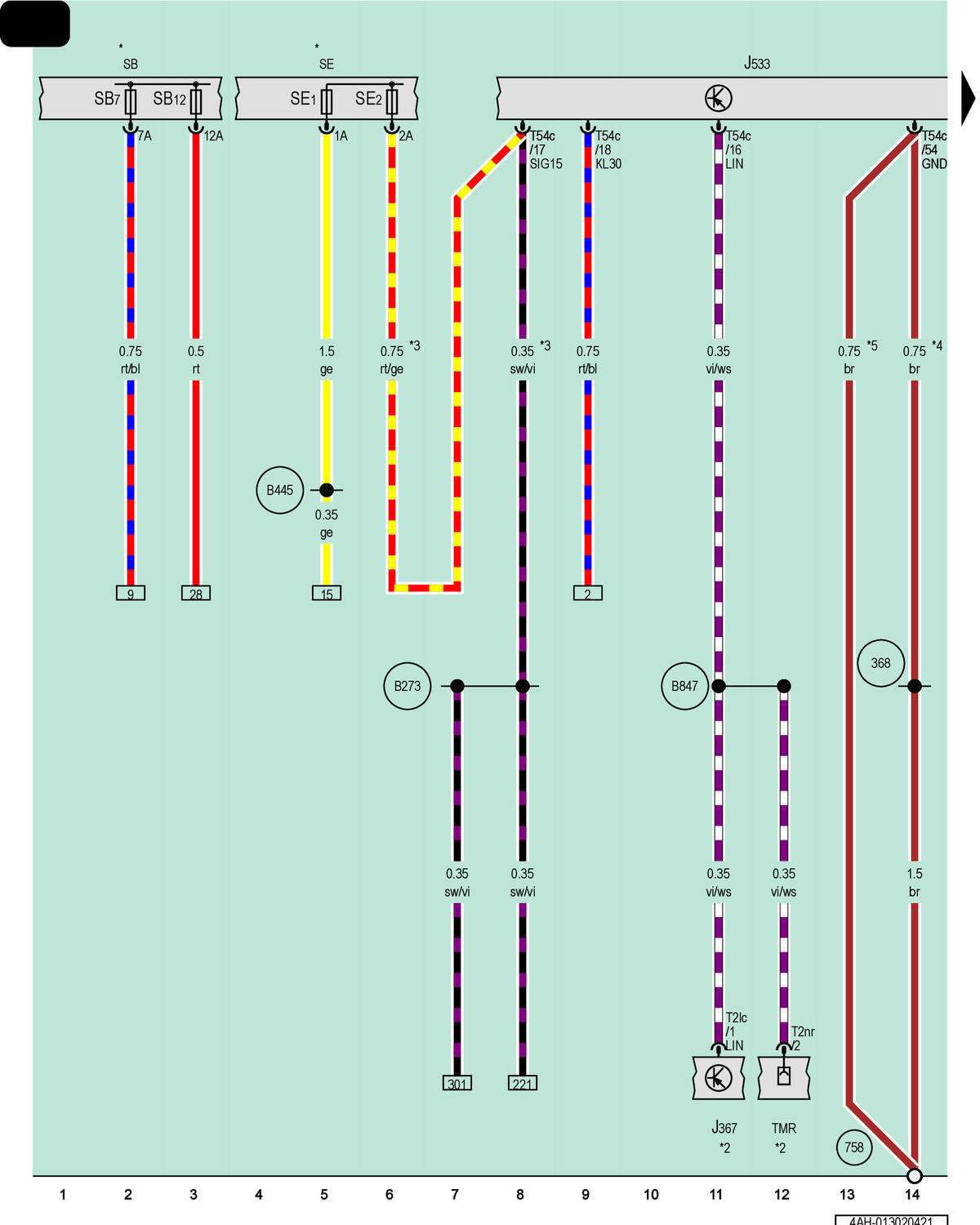

Battery Monitoring Control Module, Data Bus On Board Diagnostic Interface, Fuse Panel B
J367
Battery Monitoring Control Module
J533
Data Bus on Board Diagnostic Interface
SB
Fuse Panel B
SE1
Fuse 1 on Fuse Panel E
SE2
Fuse 2 on Fuse Panel E
SB7
Fuse 7 (On Fuse Panel B)
SB12
Fuse 12 (On Fuse Panel B)
SE
Fuse Panel E
T2lc
2-Pin Connector, Black
T2nr
2-Pin Connector, Black
T54c
54-Pin Connector, Black
TMR
Coupling Point in Engine/Motor Compartment, Right
368
Ground Connection 3 (in Main Wiring Harness)
758
Ground Connection 3 on Center Tunnel
B273
Positive Connection (15) (in Main Wiring Harness)
B445
OBD Connection 2 (in Main Wiring Harness)
B847
LIN Bus Connection 11 (in Main Wiring Harness)
*
Refer to Applicable Wiring Diagram for Fuse Positions
*2
Refer to Applicable Battery Wiring Diagram
*3
Depending on Equipment
*4
Omitted as a Running Change
*5
Running Change
