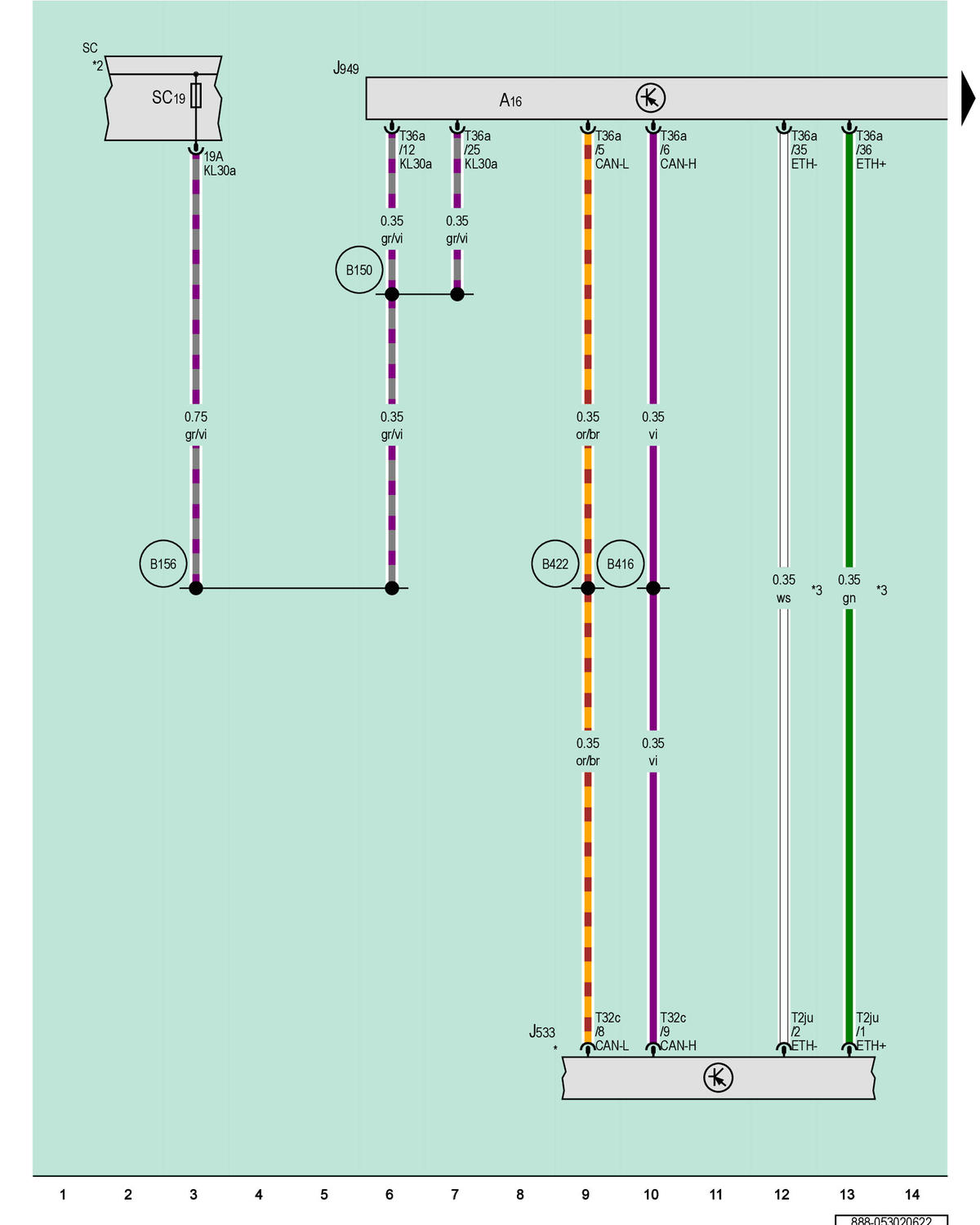

Data Bus On Board Diagnostic Interface, Control Module For Emergency Call Module And Communication Unit, Fuse Panel C
A16
Telematics Emergency Battery
J533
Data Bus on Board Diagnostic Interface
J949
Control Module for Emergency Call Module and Communication Unit
SC
Fuse Panel C
SC19
Fuse 19 (On Fuse Panel C)
T2ju
2-Pin Connector, White
T32c
32-Pin Connector, Black
T36a
36-Pin Connector, Black
B150
Positive Connection 2 (30a) (in Interior Wiring Harness)
B156
Positive Connection 30a (in Interior Wiring Harness)
B416
Infotainment CAN Bus High Connection 2 (in Main Wiring Harness)
B422
Infotainment CAN Bus Low Connection 2 (in Main Wiring Harness)
*
Refer to Applicable Wiring Diagram for Data Bus Networking
*2
Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior
*3
Ethernet Data Wire
