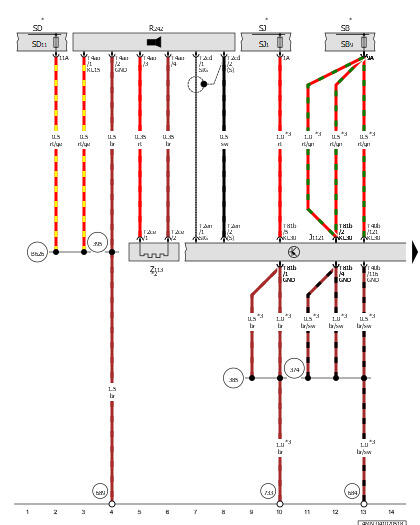

Driver Assistance Systems Control Module, Driver Assistance Systems Front Camera, Window Defogger For Front Sensor System
J1121
Driver Assistance Systems Control Module
R242
Driver Assistance Systems Front Camera
SB
Fuse Panel B
SB9
Fuse 9 (On Fuse Panel B)
SD
Fuse Panel D
SJ1
Fuse 1 on Fuse Panel J
SD11
Fuse 11 (On Fuse Panel D)
SJ
Fuse Panel J
T2cd
2-Pin Connector, Black
T2ce
2-Pin Connector, Black
T2en
2-Pin Connector, White
T4ao
4-Pin Connector, Black
T40b
40-Pin Connector, Black
T81b
81-Pin Connector, Black
Z113
Window Defogger for Front Sensor System
374
Ground Connection 9 (in Main Wiring Harness)
385
Ground Connection 20 (in Main Wiring Harness)
395
Ground Connection 30 (in Main Wiring Harness)
684
Ground Connection on Left Front Side Member
689
Ground Connection on Roof, Center Front
733
Ground Connection 3 in Luggage Compartment, Left
B626
Positive Connection 2 (15) (in Main Wiring Harness)
*
Refer to Applicable Wiring Diagram for Fuse Positions
*2
Pre-Wired Component
*3
Depending on Equipment
