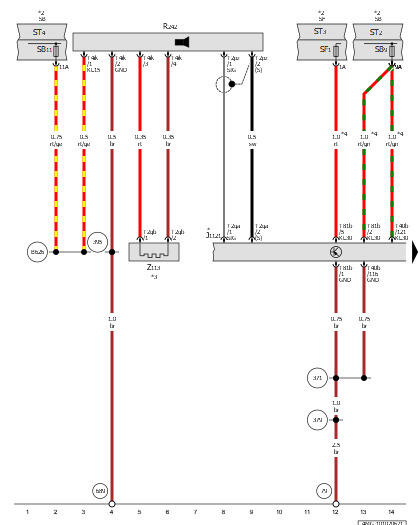

Driver Assistance Systems Control Module, Driver Assistance Systems Front Camera, Window Defogger For Front Sensor System
J1121
Driver Assistance Systems Control Module
R242
Driver Assistance Systems Front Camera
SB
Fuse Panel B
SF
Fuse Panel F
SF1
Fuse 1 (On Fuse Panel F)
ST2
Fuse Panel 2
ST3
Fuse Panel 3
ST4
Fuse Panel 4
SB9
Fuse 9 (On Fuse Panel B)
SB11
Fuse 11 (On Fuse Panel B)
T2pz
2-Pin Connector, Black
T2qa
2-Pin Connector, White
T2qb
2-Pin Connector, Black
T4ik
4-Pin Connector, Black
T40b
40-Pin Connector, Black
T81b
81-Pin Connector, Black
Z113
Window Defogger for Front Sensor System
79
Ground Connection on Left B-Pillar
371
Ground Connection 6 (in Main Wiring Harness)
379
Ground Connection 14 (in Main Wiring Harness)
395
Ground Connection 30 (in Main Wiring Harness)
689
Ground Connection on Roof, Center Front
B626
Positive Connection 2 (15) (in Main Wiring Harness)
*
Refer to Applicable Wiring Diagram for Data Bus Networking
*2
Refer to Applicable Wiring Diagram for Fuse Positions
*3
Pre-Wired Component
*4
Depending on Equipment
