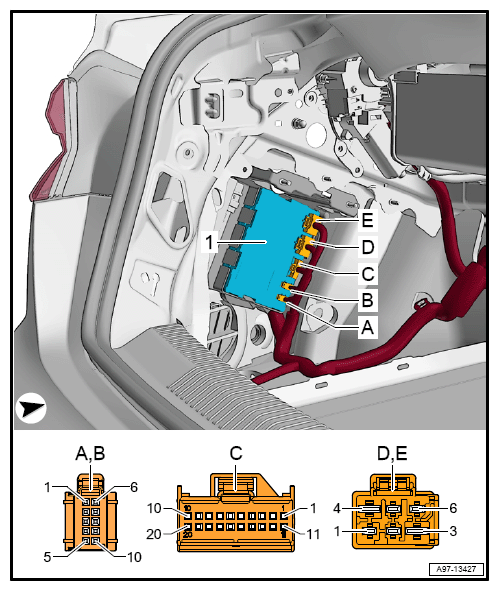

Convertible Top Control Module -J256-, Connector Views
10-Pin Connector -T10EE-/10-Pin Connector -T10ED-
| T10ee (A) | Designation |
|---|---|
| 1 | Power Convertible Top Valve 1 N272 |
| 2 | Power Convertible Top Valve 2 N341 |
| 3 | Power Convertible Top Valve 3 N342 |
| 4 | Convertible Top Hydraulic Pump Relay 2 J588 |
| 5 | Convertible Top Hydraulic Pump Relay J321 |
| 6 | Convertible Top Hydraulic Pump Relay J321 |
| 7 | Convertible Top Hydraulic Pump Relay 2 J588 |
| 8 | Convertible Top Compartment Open Switch F407 |
| 9 | Convertible Top Compartment Latch Switch (unlock) F293 Convertible Top Lock Unit VX76 |
| 10 | Convertible Top Compartment Cover -Closed- Switch F519 Convertible Top Lock Unit VX76 |
| T10ed (B) | Designation |
|---|---|
| 1 | |
| 2 | |
| 3 | |
| 4 | |
| 5 | |
| 6 | Upper Tensioning Bow Switch F408 |
| 7 | Convertible Top Latch -Closed- Left Switch E891 |
| 8 | Convertible Top Latch -Closed- Right Switch E892 |
| 9 | Convertible Top Lock Switch (open) F294 |
| 10 |
20-Pin Connector -T20M-/6-Pin Connector -T6EA-/6-Pin Connector -T6EB-
| T20m (C) | Designation |
|---|---|
| 1 | Glove Compartment Lock Motor V224 |
| 2 | Glove Compartment Lock Motor V224 |
| 3 | |
| 4 | |
| 5 | Convertible Top Operation Switch E137 |
| 6 | Convertible Top Compartment Enclosure Control Button E896 |
| 7 | Convertible Top Lock Switch (closed) F295 |
| 8 | Convertible Top Latch -Closed- Left Switch E891 Convertible Top Latch -Closed- Right Switch E892 Left Tensioning Bow Switch F419 Right Tensioning Bow Switch F420 |
| 9 | Convertible Top Compartment Open Switch F407 |
| 10 | LIN-Bus |
| 11 | CAN-Bus |
| 12 | CAN-Bus |
| 13 | Convertible Top Locking Readiness Right Switch E894 Convertible Top Locking Readiness Left Switch E893 |
| 14 | Left Convertible Top Compartment Locked Switch F417 Convertible Top Compartment Locked Switch, right F421 Convertible Top Lock Unit VX76 |
| 15 | Lower Convertible Top Compartment Enclosure Left Switch E897 Lower Convertible Top Compartment Enclosure Right Switch E898 |
| 16 | Convertible top front switch F202 |
| 17 | Convertible Top Open Position Switch F171 |
| 18 | Intermediate Position Bracket Switch F518 |
| 19 | Right Tensioning Bow Switch F420 |
| 20 | Left Tensioning Bow Switch F419 |
| T6eb (D) | Designation |
|---|---|
| 1 | |
| 2 | Convertible Top Locking Motor V223 |
| 3 | Convertible Top Compartment Cover Locking Motor V222 Convertible Top Lock Unit VX76 |
| 4 | |
| 5 | Convertible Top Locking Motor V223 |
| 6 | Convertible Top Compartment Cover Locking Motor V222 Convertible Top Lock Unit VX76 |
| T6ea (E) | Designation |
|---|---|
| 1 | Convertible Top Operation Switch E137 |
| 2 | Left Convertible Top Compartment Enclosure Motor V433 |
| 3 | Terminal 30 |
| 4 | Terminal 31 |
| 5 | Left Convertible Top Compartment Enclosure Motor V433 |
| 6 | Terminal 30 |
