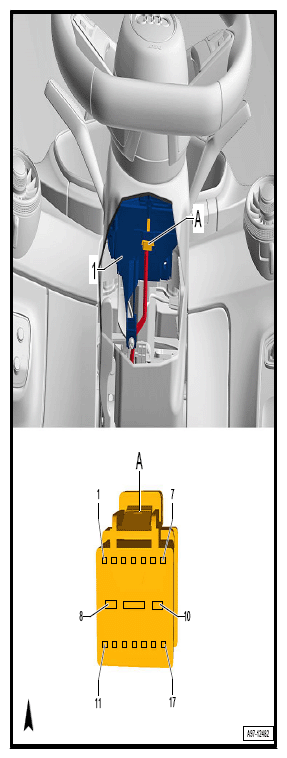

Steering Column Electronic Systems Control Module -J527- Connector Views
17-PIN CONNECTOR -T17A- (A)
| T17A (A) | Designation |
|---|---|
| 1 | Terminal 30, from Fuse Panel C SC |
| 2 | LIN-Bus, to Data Bus On Board Diagnostic Interface |
| 3 | Comfort System CAN-Bus High, to B397 System CAN-Bus High Connection 1 (in main wiring harness) B398 Comfort System CAN-Bus High Connection 2 (in main wiring harness) Data Bus On Board Diagnostic Interface J533 |
| 4 | Comfort System CAN-Bus Low, to B406 Comfort System CAN-Bus Low Connection 1 (in main wiring harness) B407 Comfort System CAN-Bus Low Connection 2 (in main wiring harness) Data Bus On Board Diagnostic Interface J533 |
| 5 | |
| 6 | Selector Lever E313 Selector Lever Sensor Control Module J587 |
| 7 | Engine Control Module (ECM) J623 |
| 8 | |
| 9 | |
| 10 | |
| 11 | |
| 12 | |
| 13 | |
| 14 | |
| 15 | |
| 16 | |
| 17 | Terminal 31, to 367 Ground Connection 2 (in main wiring harness) 639 Ground Connection (on left A-pillar) |
