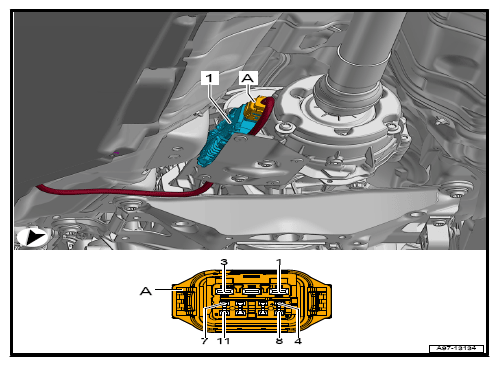

All Wheel Drive Control Module -J492- Connector Views
11-pin connector -T11b- (A)
| T11b (A) | Bezeichnung |
|---|---|
| 1 | Kl. 31 |
| 2 | All wheel drive clutch actuator 2 - V623 |
| 3 | Kl. 30 |
| 4 | Drive shaft speed sensor - G970, GND |
| 5 | Drive shaft speed sensor - G970, VCC, locking rear axle |
| 6 | Data bus (FlexRay-Bus) |
| 7 | Data bus (FlexRay-Bus) |
| 8 | Kl. 15 |
| 9 | Drive shaft speed sensor - G970, Signal |
| 10 | Datenbusleitung (FlexRay-Bus) |
| 11 | Datenbusleitung (FlexRay-Bus) |
