Comfort System Central Control Module -J393- Connector Views, T17A, T32C, T17B

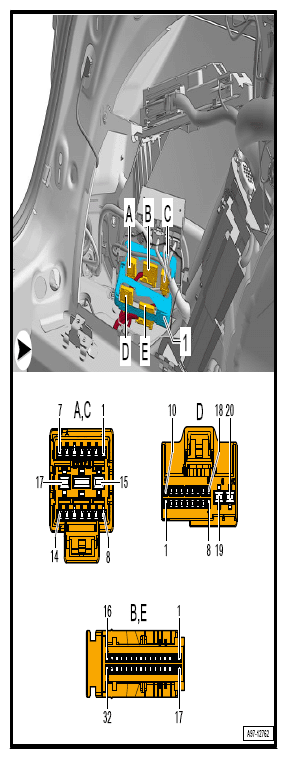

17-pin connector -T17a- (A)/32-pin connector -T32c- (B)/17-pin connector -T17b- (C)
| T17a (A) | Designation |
|---|---|
| 1 | Right Back-Up Lamp M17 |
| 2 | Left Rear Turn Signal Lamp M6 |
| 3 | Right brake/tail lamp bulb M22 or Right tail lamp bulb M2 (LED) |
| 4 | Left brake/tail lamp bulb 2 M58 or Left brake lamp bulb M9 (LED) |
| 5 | Terminal 58s |
| 6 | Right Rear Fog Lamp L47 |
| 7 | Right tail lamp bulb 2 M50 or Right tail lamp bulb M2 |
| 8 | |
| 9 | |
| 10 | |
| 11 | |
| 12 | |
| 13 | |
| 14 | Left Rear Turn Signal Lamp 2 M80 |
| 15 | Terminal 31 |
| 16 | Terminal 30 |
| 17 | Terminal 30 |
| T32c (B) | Designation |
|---|---|
| 1 | Left License Plate Light X4 Right License Plate Light X5 |
| 2 | |
| 3 | |
| 4 | |
| 5 | Rear lid opener control module J938/LIN-Bus |
| 6 | |
| 7 | |
| 8 | |
| 9 | |
| 10 | Terminal 50 |
| 11 | |
| 12 | Brake Light Switch F Engine Control Module (ECM) J623 |
| 13 | Left Rear Level Control System Sensor G76 |
| 14 | Left Front Level Control System Sensor G78 |
| 15 | Left Front Level Control System Sensor G78 |
| 16 | High-mount Brake Light M25 |
| 17 | Terminal 15 |
| 18 | Terminal 15 power supply relay J329 |
| 19 | Anti-Theft Alarm System Sensor G578/LIN-Bus |
| 20 | Alarm Horn H12/LIN-Bus |
| 21 | Left Front Level Control System Sensor G78 |
| 22 | |
| 23 | |
| 24 | |
| 25 | |
| 26 | |
| 27 | |
| 28 | |
| 29 | Left Rear Level Control System Sensor G76 |
| 30 | Fuel Tank Lid Unlock Motor V155 |
| 31 | Fuel Tank Lid Unlock Motor V155 |
| 32 | Rear window defogger relay J9 |
| T17b (C) | Designation |
|---|---|
| 1 | Right Rear Turn Signal Lamp M8 |
| 2 | Left Taillight Lamp 2 M49 or Left tail lamp bulb M4 |
| 3 | Left Back-Up Lamp M16 |
| 4 | Left brake/tail lamp bulb M21 or Left tail lamp bulb M4 (LED) |
| 5 | Right Rear Turn Signal Lamp 2 M81 |
| 6 | Left Rear Fog Lamp L46 |
| 7 | Right brake/tail lamp bulb 2 M59 or Right brake lamp bulb M10 (LED) |
| 8 | Rear lid opener control module J938/Terminal 30 |
| 9 | |
| 10 | |
| 11 | |
| 12 | |
| 13 | |
| 14 | |
| 15 | Terminal 31 |
| 16 | Terminal 30 |
| 17 |
