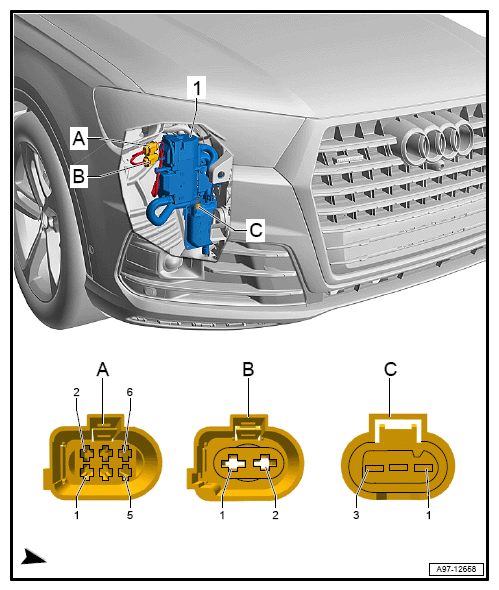

Auxiliary Heater Control Module -J364- Connector Views
6-Pin Connector -T6z- (A)/Double Connector -T2da- (B)
| T6z (A) | Designation |
|---|---|
| 1 | B670 CAN-Bus Extended High Connection 3 (in main wiring harness) |
| 2 | B671 CAN-Bus Extended Low Connection 3 (in main wiring harness) |
| 3 | Engine Coolant (EC) Switch-Off Valve (heater) N279 |
| 4 | Metering Pump V54 |
| 5 | Terminal 31 |
| 6 | Auxiliary Heater RF Receiver R64 |
| T2da (B) | Designation |
|---|---|
| 1 | Terminal 30 |
| 2 | Terminal 31 |
