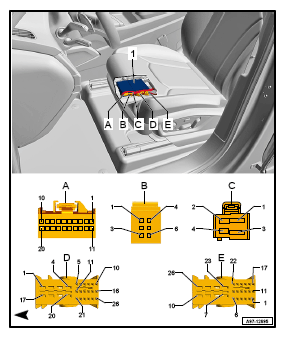

Passenger Memory Seat Control Module -J521- Connector Views, T20B
NOTE:
Illustration shows location for left-hand drive models. In right-hand drive models, installation is mirror-inverted.
20-pin connector -T20b- (A)
| T20b (A) | Designation |
|---|---|
| 1 | Comfort System CAN-Bus High |
| 2 | |
| 3 | Coding line |
| 4 | |
| 5 | |
| 6 | |
| 7 | |
| 8 | Front Passenger's Seat Adjustment Control Head E471 |
| 9 | |
| 10 | |
| 11 | Comfort System CAN-Bus Low |
| 12 | |
| 13 | |
| 14 | Front Passenger's Seat Adjustment Control Head E471 |
| 15 | Front Passenger's Seat Adjustment Control Head E471 |
| 16 | Front Passenger's Seat Adjustment Control Head E471 |
| 17 | Front Passenger's Seat Adjustment Control Head E471 |
| 18 | |
| 19 | Front Passenger's Seat Adjustment Control Head E471 |
| 20 | Coding line |
