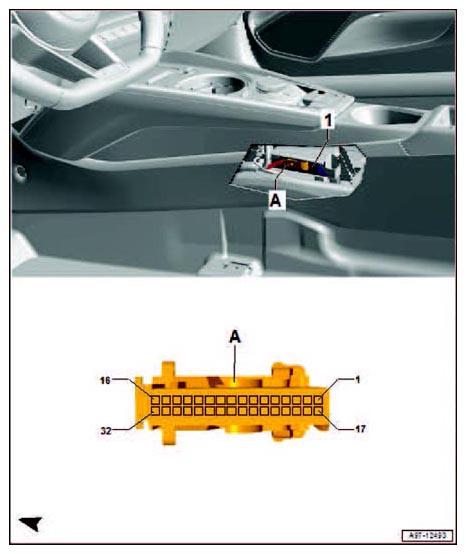

Seat Belt Microphone Control Module Connector End View (J886, T32d)
| 1 | Seat Belt Microphone Control Module -J886- |
| A | 32-Pin Connector -T32d-, black |
| -T32d-(A) | Designation |
| 1 | Microphone Unit (in front roof module) -R164- Telephone Microphone -R38- |
| 2 | Driver microphone 1 -R224- |
| 3 | Driver microphone 1 -R224- |
| 4 | Driver microphone 1 -R224- |
| 5 | Driver microphone 1 -R224- |
| 6 | Driver microphone 1 -R224- |
| 7 | Driver microphone 1 -R224- |
| 8 | Terminal 31, to 372 Ground Connection 7 (in main wiring harness) 687 Ground Connection 1 (on center tunnel) |
| 9 | Control Module for Information Electronics 1 -J794- |
| 10 | Control Module for Information Electronics 1 -J794- |
| 11 | |
| 12 | |
| 13 | |
| 14 | Terminal 30, from B318 Positive connection 4 (30a) in main wiring harness Fuse Panel C -SC- Safety fuse 2 -S132- |
| 15 | |
| 16 | CAN-Bus Infotainment, High B415 Infotainment CAN Bus high connection 1 (in main wiring harness) Data Bus On Board Diagnostic Interface -J533- |
| 17 | Microphone Unit (in front roof module) -R164- Telephone Microphone -R38- |
| 18 | Front passenger microphone 1 -R227- |
| 19 | Front passenger microphone 1 -R227- |
| 20 | Front passenger microphone 1 -R227- |
| 21 | Front passenger microphone 1 -R227- |
| 22 | Front passenger microphone 1 -R227- |
| 23 | Front passenger microphone 1 -R227- |
| 24 | |
| 25 | Control Module for Information Electronics 1 -J794- |
| 26 | Control Module for Information Electronics 1 -J794- |
| 27 | |
| 28 | |
| 29 | |
| 30 | |
| 31 | |
| 32 | CAN-Bus Infotainment, Low B421 Infotainment CAN Bus low connection 1 (in main wiring harness) Data-Bus On Board Diagnostic Interface -J533- |
