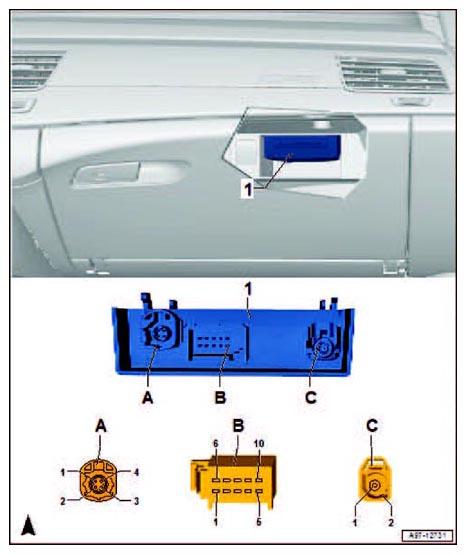

Chip Card Reader Control Module Connector End View (J676, T4ca, T10u, T2gy)
| 1 | Chip Card Reader Control Module -J676- |
| A | 4-Pin Connector -T4ca-, brown |
| B | 10-Pin Connector -T10u-, black |
| C | Double Connector -T2gy-, yellow |
| -T4ca- (A) | Designation | -T2gy- (C) | Designation |
|---|---|---|---|
| 1 | USB Connection Baseplate -R193- | 1 | Close range communication antenna -R269- |
| 2 | USB Connection Baseplate -R193- | 2 | Close range communication antenna -R269- |
| 3 | USB Connection Baseplate -R193- | ||
| 4 | USB Connection Baseplate -R193- | ||
| 5 | USB Connection Baseplate -R193-Ground-shielding |
| -T10u-(B) | Designation |
|---|---|
| 1 | Traffic Data Antenna -R173- |
| 2 | Traffic Data Antenna -R173- |
| 3 | Traffic Data Antenna -R173- |
| 4 | Traffic Data Antenna -R173- |
| 5 | |
| 6 | LIN-Bus, to B699 LIN-Bus Connection 4 (in main wiring harness) Climatronic Control Module -J255- |
| 7 | Traffic Data Antenna -R173- |
| 8 | Traffic Data Antenna -R173- |
| 9 | Terminal 30, from B318 Positive connection 4 (30a) in main wiring harness Fuse Panel C -SC- |
| 10 | Terminal 31, to 477 Audio ground connection (in main wiring harness) 687 Ground Connection 1 (on center tunnel) |
