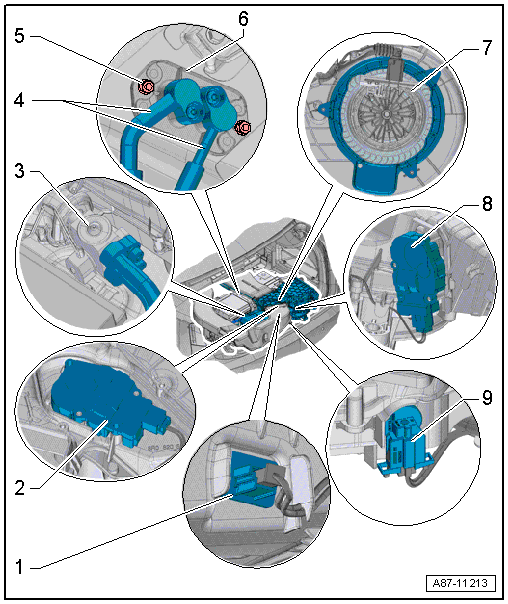

Component Location Overview - Components Inside Rear Passenger Compartment
WARNING: This page does not describe the selected car, but rather 9 other vehicles, including the 2018 Audi S7, 2018 Audi RS 7, 2018 Audi A7 Quattro, 2017 Audi S7, and 2017 Audi RS 7. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
Refer to AIR INTAKE AND OUTLET OPENINGS
Refer to OVERVIEW - BATTERY COOLING MODULE
- Temperature Sensor after Hybrid Battery Evaporator -G757-
- Overview. Refer to OVERVIEW - BATTERY COOLING MODULE .
- Hybrid Battery Recirculation Door Positioning Motor 1 -V479- :
- Overview. Refer to OVERVIEW - BATTERY COOLING MODULE .
- Expansion Valve with Hybrid Battery Refrigerant Shut-Off Valve 2 -N517-
- Overview. Refer to OVERVIEW - BATTERY COOLING MODULE .
- Refrigerant Lines
- To the Hybrid Battery Refrigerant Shut-Off Valve 2 -N517-
- Overview. Refer to OVERVIEW - REFRIGERANT LINES, FRONT REFRIGERANT LINES, VEHICLES WITH HIGH VOLTAGE SYSTEM .
- Nut
- Quantity: 2
- Tightening specification. Refer to OVERVIEW - REFRIGERANT LINES, FRONT REFRIGERANT LINES, VEHICLES WITH HIGH VOLTAGE SYSTEM .
- Pass-Through for the Refrigerant Lines in the Luggage Compartment
- Battery Fan 1 -V457-
- Overview. Refer to OVERVIEW - BATTERY COOLING MODULE .
- Hybrid Battery Recirculation Door Positioning Motor 2 -V480-
- Overview. Refer to OVERVIEW - BATTERY COOLING MODULE .
- Temperature Sensor before Hybrid Battery Evaporator -G756-
- Overview. Refer to OVERVIEW - BATTERY COOLING MODULE .
