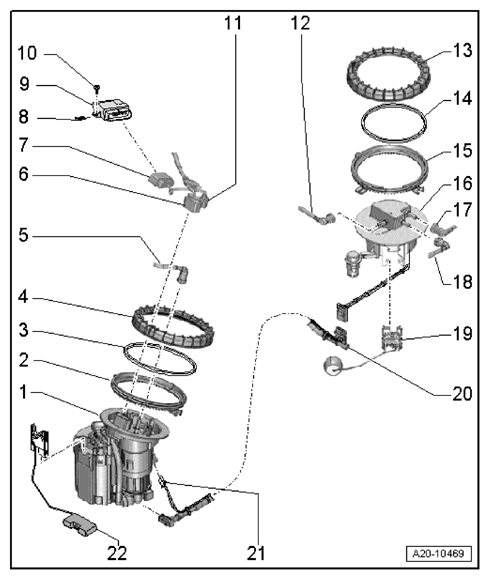

Fuel Pump And Sensors: Notes
NOTE:
AWD unit shown, FWD similar
- 1 - Fuel Delivery Unit
- 6
- Electrical Harness Connector
- For Transfer Fuel Pump (FP) -G6- and Fuel Level Sensor -G-
- 9 - Fuel Pump (FP) Control Module -J538- → FUEL PUMP (FP) CONTROL MODULE
- 11
- Electrical Harness Connector
- Fuel Level Sensor 2 -G169-
- 19 - Fuel Level Sensor 2 -G169-
- 22
- Fuel Level Sensor -G-
