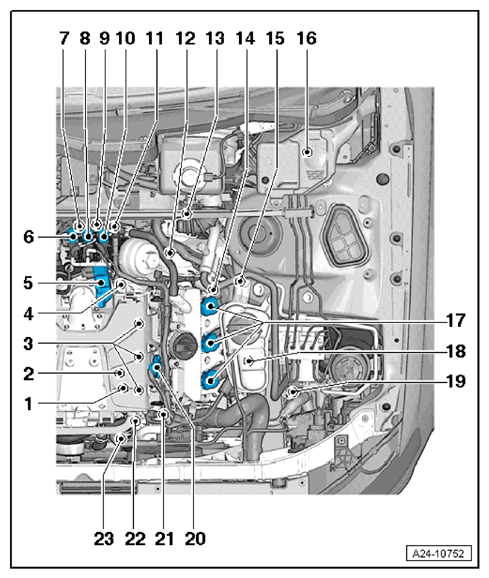

3.0L CCBA/CGXC/CTUB Left Side: Notes
- 1 - Fuel Pressure Sensor -G247- → UNDER THE INTAKE MANIFOLD, CYLINDER BANK 2 (LEFT)
- 2 - Knock Sensor 2 -G66- → UNDER THE INTAKE MANIFOLD, CYLINDER BANK 2 (LEFT)
- Connector location → ELECTRICAL CONNECTORS ON LEFT REAR OF ENGINE
- 3 - Fuel Injectors, Cylinder Bank 2
→ UNDER THE INTAKE MANIFOLD, CYLINDER BANK 2 (LEFT)
- Cylinder 4 Fuel Injector -N33-
- Cylinder 5 Fuel Injector -N83-
- Cylinder 6 Fuel Injector -N84-
- 4 - Reduced Oil Pressure Switch -F378- → REDUCED OIL PRESSURE SWITCH
- 5 - Control Valve Control Module -J808- → CONTROL VALVE CONTROL MODULE
- 6 - Secondary Air Injection (AIR) Solenoid Valve -N112- → INSTALLED LOCATION ON THE BACK OF THE ENGINE
- 7 - Intake Air Temperature (IAT) Sensor -G42-/Manifold Absolute Pressure (MAP) Sensor -G71- → INSTALLED LOCATION ON THE BACK OF THE ENGINE
- 8 - Intake Manifold Runner Control (IMRC) Valve -N316- → INSTALLED LOCATION ON THE BACK OF THE ENGINE
- 9 - Secondary air injection sensor 1 -G609-
- 10 - Secondary Air Injection (AIR) Solenoid Valve 2 -N320- → INSTALLED LOCATION ON THE BACK OF THE ENGINE
- 11 - Oil Pressure Switch -F22- → INSTALLED LOCATION ON THE ENGINE
- 12 - Engine Speed (RPM) Sensor -G28- → ENGINE SPEED (RPM) SENSOR
- 14 - Camshaft Adjustment Valve 2 -N208- → CYLINDER BANK 2 (LEFT)
- 17 - Ignition coil 4 with power output stage -N292- Ignition coil 5 with power output stage -N323-, Ignition coil 6 with power output stage -N324-
- 18 - Oil Pressure Regulation Valve -N428- → OIL PRESSURE REGULATION VALVE
- 19 - After-Run Coolant Pump -V51- → Item 6
- 20 - Intake Air Temperature (IAT) temperature Sensor 2 -G430-/Charge Air Pressure Sensor 2 -G447- → CHARGE AIR PRESSURE SENSOR/INTAKE AIR TEMPERATURE (IAT) SENSOR
- 21 - Camshaft Position (CMP) Sensor 2 -G163- → CYLINDER BANK 2 (LEFT)
- 22 - Intake Manifold Runner Position Sensor 2 -G512- → INTAKE MANIFOLD RUNNER POSITION SENSOR 2
- 23 - Engine Coolant Temperature (ECT) Sensor -G62-
→ ENGINE COOLANT TEMPERATURE (ECT) SENSOR
