Component overview: Notes
NOTE:

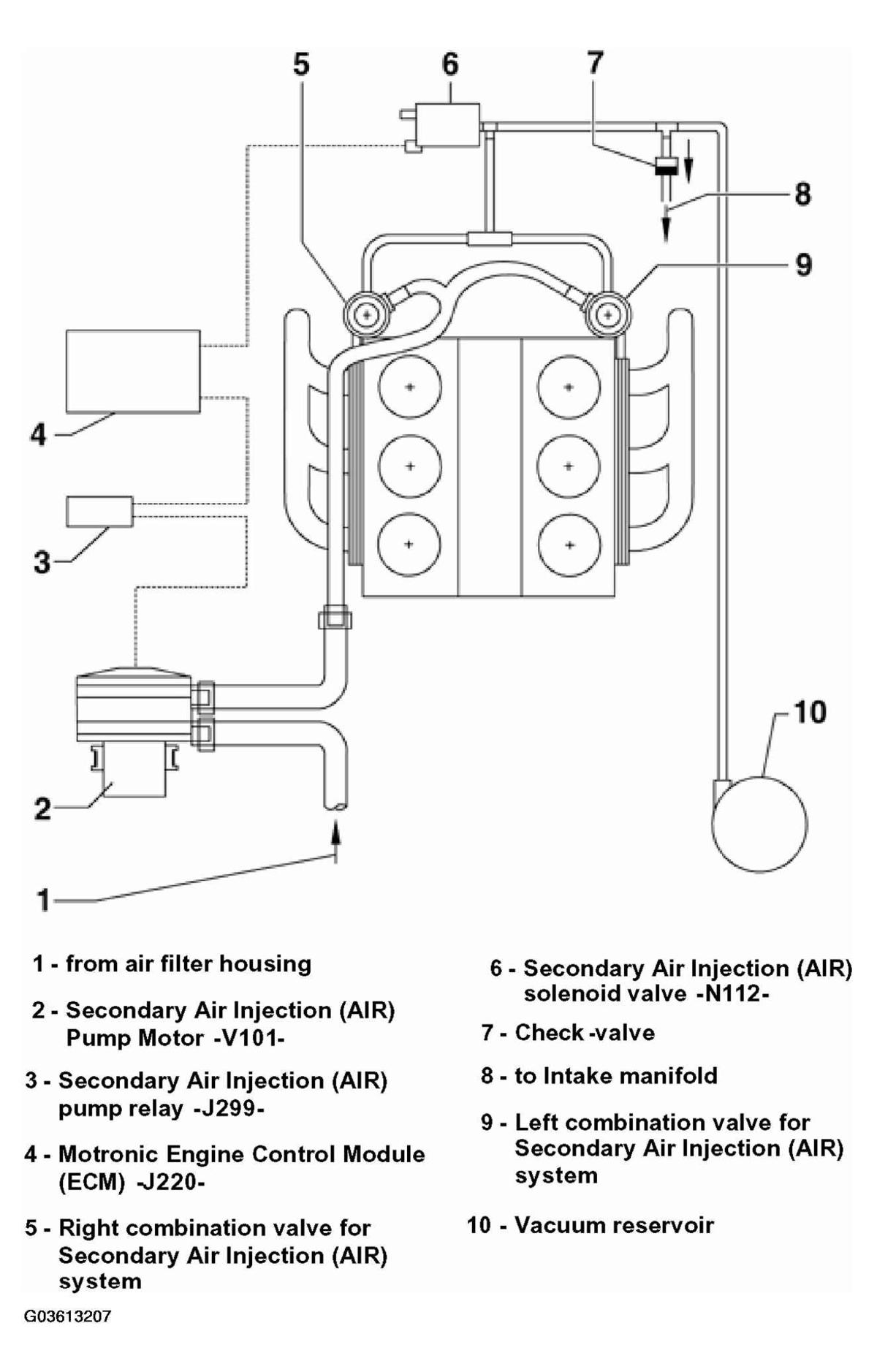

The following list refers to items in Fig 1.
- - from air filter housing
- - Secondary Air Injection (AIR) Pump Motor -V101-
- Component location, see COMPONENT LOCATION OF SECONDARY AIR INJECTION (AIR) PUMP MOTOR -V101-
- Checking, see CHECK VOLTAGE SUPPLY OF THE SECONDARY AIR INJECTION (AIR) PUMP MOTOR
- Removing and installing, see SECONDARY AIR INJECTION (AIR) PUMP MOTOR -V101-, REMOVING AND INSTALLING
- - Secondary Air Injection (AIR) pump relay -J299-
- Component location, see COMPONENT LOCATION OF SECONDARY AIR INJECTION (AIR) PUMP RELAY -J299-
- Checking, see SECONDARY AIR INJECTION (AIR) PUMP RELAY -J299- AND ACTIVATION, CHECKING
- - Motronic Engine Control Module (ECM) -J220-
- - Right combination valve for Secondary Air Injection (AIR) system
- Component location, see COMBINATION VALVE FOR SECONDARY AIR INJECTION (AIR) SYSTEM
- Checking, see COMBINATION VALVES FOR SECONDARY AIR INJECTION (AIR) SYSTEM, CHECKING FUNCTION AND FOR PROPER SEAL
- Removing and installing, see REMOVING AND INSTALLING RIGHT COMBINATION VALVE FOR SECONDARY AIR INJECTION (AIR) SYSTEM
- - Secondary Air Injection (AIR) solenoid valve -N112-
- Component location, see COMPONENT LOCATION OF SECONDARY AIR INJECTION (AIR) SOLENOID VALVE -N112-
- Checking, see SECONDARY AIR INJECTION (AIR) SOLENOID VALVE-N112- CHECKING
- - Check -valve
- Installation position (light/dark side): Arrow points in direction of aperture, as shown in figure.
- - to Intake manifold
- - Left combination valve for Secondary Air Injection (AIR) system
- Component location, see COMBINATION VALVE FOR SECONDARY AIR INJECTION (AIR) SYSTEM
- Checking, see COMBINATION VALVES FOR SECONDARY AIR INJECTION (AIR) SYSTEM, CHECKING FUNCTION AND FOR PROPER SEAL
- Removing and installing, see REMOVING AND INSTALLING LEFT COMBINATION VALVE FOR SECONDARY AIR INJECTION (AIR) SYSTEM
- - Vacuum reservoir
- Component location: Under wheel housing liner in front left wheel housing
